Nasza rodzinna firma Producent Rozdzielnic Elektrycznych PRE Edward Biel działa od 1993 r. Zajmujemy się produkcją rozdzielnic elektrycznych średniego i niskiego napięcia oraz stacji ładowania pojazdów elektrycznych EVB. W naszej ofercie znajdują się produkty i rozwiązania techniczne o szerokim profilu zastosowania w energetyce zawodowej, przemyśle, infrastrukturze, budownictwie i e-mobilności – także dla klientów indywidualnych. Jesteśmy na rynku od 29 lat. Dzięki zdobytemu doświadczeniu stosujemy innowacyjne technologie i stale rozwijamy asortyment.
W naszej ofercie znajdą Państwo funkcjonalne i uniwersalne w zastosowaniu wyroby, takie jak stacje transformatorowe SN/nn, rozdzielnice elektryczne SN, złącza kablowe SN, rozdzielnice słupowe RST nn, rozdzielnice wnętrzowe RWT nn, rozdzielnice przemysłowe do 6300A, złącza kablowe i rozdzielnice metalowe w II klasie ochronności oraz szafy do stacji GPZ.
Firma produkuje rozdzielnice nN dla szerokiego grona odbiorców m.in.: złącza kablowe i szafki pomiarowe nN, rozdzielnice budowlane RB, rozdzielnice mieszkaniowe, szafy sterownicze, szafy oświetlenia ulicznego SON, szafy automatyki, w tym układy SZR, rozdzielnice modułowe, rozdzielnice ognioochronne FIREBOX oraz rozdzielnice multimedialne. Wychodząc naprzeciw rozwojowi elektromobilności w Polsce i w Europie produkujemy także stacje ładowania pojazdów elektrycznych. Wykonujemy zamówienia standardowe oraz te spoza naszego katalogu, starając się tym samym zaspokoić coraz większe wymagania klientów.
PRE Edward Biel jest dynamicznie rozwijającą się firmą, stale powiększającą ofertę i dostosowującą się do zmian na rynku. W ostatnich latach ulepszyliśmy nasze produkty i wprowadziliśmy nowe produkty, takie jak R-PZ – rozdzielnice podziemne, rozdzielnice w obudowach metalowych w II klasie ochronności REM2, podłogi i przegrody siatkowe dla stacji SN/nn, stacje ładowania pojazdów elektrycznych EVB. Prowadzimy prefabrykacje rozdzielnic w wielu systemach znanych producentów. Wykonujemy usługi w zakresie prefabrykacji szaf sterowniczych na indywidualne życzenie klienta. Do grona naszych odbiorców należą: jednostki samorządowe, producenci i dystrybutorzy energii, zakłady przemysłowe, hurtownie elektryczne, firmy instalacyjne, firmy budowlane, projektanci oraz osoby prywatne.
Rozdzielnice przemysłowe RP
Charakteryzują się one prostymi i przejrzystymi układami połączeń elektrycznych oraz mają budowę, która gwarantuje bezpieczeństwo obsługi. Dzięki zastosowaniu wysokiego stopnia ochrony IP (IP4X – IP55) rozdzielnice RP mogą być eksploatowane bezpośrednio obok maszyn i urządzeń. Bardzo ważnym aspektem przy konstruowaniu naszych rozdzielnic jest ich niezawodność oraz możliwość łatwej rozbudowy. Dodatkowymi zaletami są: wysoka odporność na uszkodzenia mechaniczne (IK10), prądy znamionowe szyn głównych do 6300A oraz prąd znamionowy krótkotrwały wytrzymywany 40kA/1s.
Rozdzielnice przemysłowe RP mają aparaturę rozdzielczą, zabezpieczeniową i sterowniczą dla obwodów głównych do 4000A i pomocniczych do 630A, która może być instalowana jako człony:
- stałe, gdzie wszystkie aparaty zamontowane są na stałe na płycie lub szynie TH35;
- wysuwne, jako pojedynczy aparat lub zestaw aparatów, które są zamontowane w wysuwnej kasecie.
Obudowa może być wykonana z blachy aluminiowej lub stalowej (łączonej poprzez nitowanie lub śrubowe) – obudowa aluminiowa OU-1S lub stalowa OU-1/OU-2. Jest ,alowana proszkowo na dowolny kolor. Wymiary są dostosowane do rodzaju, ilości wyposażenia oraz indywidualnych potrzeb klienta. Obudowa ma dużą odporność na oddziaływanie środowiska i promieniowanie UV. Jest wykonana w I lub II klasie ochronności. II klasa ochronności obudowy osiągnięta jest poprzez nałożenie dodatkowej warstwy izolacyjnej, umieszczonej w trwały sposób na wewnętrznej i zewnętrznej powierzchni obudowy. Grubość warstwy zapewnia właściwy stopień izolacji, co potwierdzają posiadane certyfikaty Instytutu Energetyki.
Wentylacja umożliwia stały przepływ powietrza poprzez zastosowanie labiryntu wentylacyjnego, przy jednoczesnym wyeliminowaniu wnikania zanieczyszczeń i gromadzenia się wody oraz wilgoci.
Drzwi pełne lub transparentne, jednostronne lub dwustronne, o kącie otwarcia 120°, mają zawiasy wewnętrzne oraz wielopunktowe ryglowanie. Mogą być wyposażone w zamek bębenkowy o dowolnym kształcie, zamek baskwilowy zamykany na kłódkę lub wkładkę systemową.
Oszynowanie wykonane jest szynami miedzianymi w zależności od wymaganej obciążalności prądowej i typu aparatury. Szyny Cu mogą znajdować się w dowolnej części modułu (góra, tył, dół), a dzięki wyprofilowaniu zapewniają łatwy dostęp podczas podpinania okablowania.
Stacje ładowania
W odpowiedzi na rosnące zainteresowanie pojazdami elektrycznymi oraz rozwojem rynku elektromobilności w Polsce i na świecie, firma PRE Edward Biel wprowadziła w 2017 roku do oferty produktowej stacje ładowania pojazdów elektrycznych typu EVB.
EVB to seria nowoczesnych i innowacyjnych stacji ładowania pojazdów elektrycznych. Stacje są produkowane w całości w Polsce i stanowią znakomitą alternatywę dla stacji zagranicznych producentów. Charakteryzują się wysoką wytrzymałością, w tym na działania wandali, oraz jakością wykonania, przyjaznym wzornictwem, dostępnością wielu konfiguracji oraz gwarancją bezpieczeństwa użytkowania.
Stacje EVB spełniają wszelkie wymagania przepisów prawnych wynikających z Ustawy o elektromobilności i paliwach alternatywnych oraz rozporządzeń do tej ustawy. Wykonywane są zgodnie z obowiązującymi polskimi oraz europejskimi normami. To niezbędny element każdej prywatnej lub ogólnodostępnej sieci ładowania.
Stacje ładowania produkcji PRE Edward Biel umożliwiają zarządzanie, kontrolę dostępu, przekazywanie danych, rozliczanie oraz raportowanie usług ładowania. Wyposażone są w lokalny lub zdalny system zarządzania infrastrukturą ładowania zgodny z obowiązującymi wymaganiami prawnymi oraz ogólnodostępnymi protokołami komunikacji. System umożliwia zarządzanie infrastrukturą ładowania właścicielom i zarządcom obiektów budowalnych. Dostępna aplikacja pozwala na łatwy dostęp do stacji oraz usługi ładowania użytkownikom pojazdów elektrycznych.
Konstrukcje stacji wykonywane są w technologii REM2. Technologia ta umożliwia wykonanie obudowy metalowej w II klasie ochronności. W ofercie znajdują się stacje ładowania prądem zmiennym AC o mocy do 44 kW oraz prądem stałym DC o mocy do 150 kW. Mogą być wyposażone we wtyczki lub gniazda opisane w dalszej części prezentacji.
Każdy punkt ładowania działa niezależnie i posiada osobny licznik zużytej energii. Ponadto zastosowano płynną regulację zużycia energii oraz dynamiczny układ kontroli dla każdego punktu ładowania. Stacje mogą posiadać przedział licznikowy do instalacji licznika do rozliczenia z operatorem energetycznym. Wszystkie produkowane stacje mogą zostać wyposażone w dodatkowe elementy, m.in. lokalizator GPS, monitoring, ekran multimedialny do wyświetlania treści reklamowych lub punkt Wi-Fi. Zastosowane wyposażenie eliminuje konieczność instalowania przed stacją dodatkowej rozdzielnicy lub szafy z zabezpieczeniami. Obudowa stacji wykonana jest z bardzo wytrzymałego, lekkiego i niekorodującego aluminium pokrytego warstwą lakieru nakładanego metodą elektrostatyczną. Na froncie/tyle obudowy zastosowano szybę hartowaną bezpieczną, z możliwością pokrycia indywidualnie dopasowaną grafiką. Wszystkie stacje wyposażone są w układy chłodzenia i grzania, które skutecznie stabilizują temperaturę wewnątrz urządzenia.
PRE Edward Biel produkuje również słupki EVB Inbox do ładowania „małej elektromobilności” oraz urządzeń multimedialnych. Tworzone produkty oraz rozwiązania stacji mają szeroki profil zastosowania. Dzięki pracy nad nowymi rozwiązaniami powstały stacje ładowania EVB e-wall AC montowane w ścianie, co znacznie ułatwia użytkowanie oraz pozwala zachować estetyczny wygląd elewacji.
Produkowane przez nas stacje obsługują następujące systemy ładowania:
- system ładowania poziom 1 – moc ładowania 3,7 kW, pojazd ładuje się prądem jednofazowym 16A, napięciem 230V, brak komunikacji pomiędzy pojazdem a punktem ładowania, ładowanie odbywa się przez przetwornik AC/DC zainstalowany w pojeździe;
- system ładowania poziom 2 – moc ładowania 3,7 kW, pojazd ładuje się prądem jednofazowym 16A, napięciem 230V, zabezpieczenie dodatkowe kabla poprzez IC-CPD, ładowanie odbywa się przez przetwornik AC/DC zainstalowany w pojeździe;
- system ładowania poziom 3
a) wariant B – moc ładowania 7,3-43 kW, pojazd ładowany jest prądem jednofazowym lub trójfazowym do 63A, napięciem 230V lub 400V, stacja komunikuje się z pojazdem, stacja wyposażona w gniazda;
b) wariant C – moc ładowania 7,3-43 kW, pojazd ładowany jest prądem jednofazowym lub trójfazowym do 63A, napięciem 230V lub 400V, stacja komunikuje się z pojazdem, stacja wyposażona we wtyczkę z kablem; ładowanie odbywa się przez przetwornik AC/DC zainstalowany w pojeździe; - system ładowania poziom 4 – moc ładowania 22-50 (150) kW, pojazd ładuje się prądem DC do 125A (250), napięciem regulowanym w zakresie 50-500 V, stacja komunikuje się z pojazdem, stacja wyposażona jest we wtyczkę z kablem. Ładowanie prądem stałym odbywa się przez przetwornik AC/DC znajdujący się w stacji ładowania. Liczba i moc przetworników zastosowanych w stacji DC określa maksymalną moc stacji oraz czas ładowania pojazdów elektrycznych.
Stacje EVB max DC oraz EVB max Advert DC, w zakresie wtyczek typu CHAdeMO, są kompatybilne z funkcjonalności V2G.
W produkowanych przez nas stacjach stosujemy następujące standardy wtyczek i gniazd (choć na specjalne zamówienie stację ładowania możemy wyposażyć także w inne wtyczki i gniazda):
- wtyczka typu 1 – zapewnia ładowanie wyłącznie prądem przemiennym (AC) przy zasilaniu jednofazowym, umożliwia ładowanie mocami 7,3 kW, stosowana w systemie ładowania poziomu 3, według normy SAE J1772.
- wtyczka typu 2 – zapewnia ładowanie wyłącznie prądem przemiennym (AC) przy zasilaniu jednofazowym 230V lub trójfazowym 400V, umożliwia ładowanie mocami od 7,3 do 43 kW, stosowane w systemie ładowania poziomu 3 lub 4, według normy IEC 62196-2.
- gniazdo typu 2 – dostarcza wyłącznie prąd przemienny (AC) przy zasilaniu jednofazowy 230V lub trójfazowym 400V, umożliwia ładowanie mocami od 7,3 do 43 kW, stosowana w systemie ładowania poziomu 3, według normy IEC 62196-2.
- wtyczka CCS Typ-2 – zapewnia ładowanie wyłącznie prądem stałym (DC) o napięciu w zakresie 50-500V, umożliwia ładowanie mocami od 20 do 50 kW, stosowana w systemie ładowania poziomu 4, według normy IEC 62196-3.
- wtyczka CHAdeMO – dostarcza wyłącznie prąd stały (DC) o napięciu w zakresie 50-500V. Umożliwia ładowanie mocami od 20 do 50 kW, stosowana w systemie ładowania poziomu 4, według normy JEVS G105.

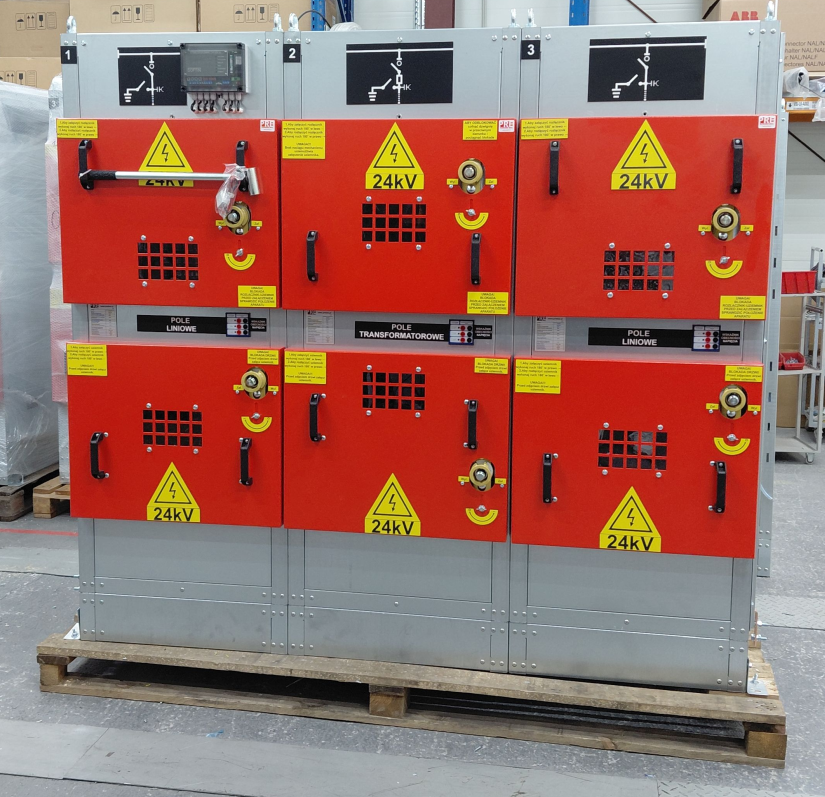

Rozdzielnice SN
W ofercie mamy również rozdzielnice typu RSS-24w przeznaczone do zastosowania w stacjach transformatorowych, jak i w złączach kablowych średniego napięcia do 24 kV, w szczególności tam, gdzie niedopuszczone są rozwiązania z izolacją SF6. Nasze rozdzielnice SN przechodzą próby napięciem 50kV o częstotliwości 50Hz. Do najważniejszych parametrów użytkowych należą: prąd znamionowy ciągły 630 A oraz prąd znamionowy szczytowy wytrzymywany 40kA.
Obudowa wykonana jest z blachy alucynkowej, łączonej za pomocą połączeń nitowych i śrubowych. Konstrukcja obudowy wykonana jest w sposób, który umożliwia łatwy dostęp do aparatury, co zwiększa bezpieczeństwo i intuicyjną obsługę w trakcie prac instalacyjnych i eksploatacyjnych. System blokad mechanicznych uniemożliwia zdjęcie osłony przed wyłączeniem napięcia i zamknięciem uziemnika, czy wykonanie błędnych czynności łączeniowych.
W rozdzielnicy zastosowany jest rozłącznik typu NALF 24 w izolacji powietrznej, a pola rozdzielcze wykonane są w wersji łukoochronnej.
Nasze rozdzielnice SN stanowią kompaktowy układ o wymiarach 1800×651×1010 mm (wys×szer×gł). Małe gabaryty pól rozdzielczych pozwalają na zastąpienie nimi zestawów rozdzielczych, w których zastosowano izolację gazową (SF6), eliminując proces związany z kontrolą i utylizacją tego gazu. Wyposażone są w stałe przegrody izolacyjne, uniemożliwiające dostęp obsługi do elementów znajdujących się pod napięciem. W naszym rozwiązaniu wyeliminowano przegrodę izolacyjną wsuwaną ręcznie między styki rozłącznika w przypadku konieczności dostępu do pola rozdzielczego. Podobne ustawienie rozłączników i uziemników umożliwia łatwy układ załączania i rozłączania, bez potrzeby stosowania układu przeniesienia napędu.
Drzwi przedziałów (rozłącznikowego i kablowego) zakładane są w układzie haków, których konstrukcja pozwala na łatwe i niezawodne zamykanie poprzez samonaprowadzanie. Drzwi wyposażone są we wzierniki, które pozwalają na jednoznaczne wizualne określenie położenie noży rozłącznika i uziemnika bez ich otwierania. System blokad mechanicznych uniemożliwia wykonanie błędnych czynności łączeniowych oraz zabezpiecza przed uzyskaniem dostępu do pola przed wyłączeniem napięcia i zamknięciem uziemnika.
Doświadczenie
Przez ponad 27 lat realizujemy z powodzeniem także projekty kompleksowe. Uczestniczymy w targach, spotkaniach seminaryjnych oraz konferencjach naukowych, które pozwalają stale rozwijać produkty pod kątem jakości i rozwiązań technicznych. Nasze produkty spełniają wszelkie wymagania przepisów prawnych wynikających z obowiązujących ustawy i rozporządzeń. Wykonywane są również zgodnie z obowiązującymi polskimi oraz europejskimi normami.
W odpowiedzi na zapotrzebowanie Klientów PRE Edward Biel świadczy usługi projektowe, lakierowania proszkowego, obróbki blach stalowych i aluminiowych oraz grawerowania laserowego. Zatrudniamy wielu wysoko wykwalifikowanych pracowników, którzy stale podnoszą jakość techniczną produktów. Dzięki zastosowaniu różnorodnych rozwiązań technicznych nasze produkty charakteryzują się funkcjonalnym wykonaniem i wysoką jakością.
Istotą działalności PRE Edward Biel jest produkcja bezpiecznych, wysokojakościowych urządzeń elektrycznych stworzonych na potrzeby i dopasowanych do wymagań klientów. Usatysfakcjonowany klient jest kluczową wartością naszej firmy. Wdrożony i doskonalony System Zarządzania Jakością zapewnia wyprodukowanie niezawodnych rozdzielnic i układów ładowania, które mogą być eksploatowane przez wiele lat. Wykonujemy zamówienia standardowe oraz te spoza naszego katalogu, starając się tym samym zaspokoić coraz większe wymagania klientów.\
