Charakterystyka
TYP

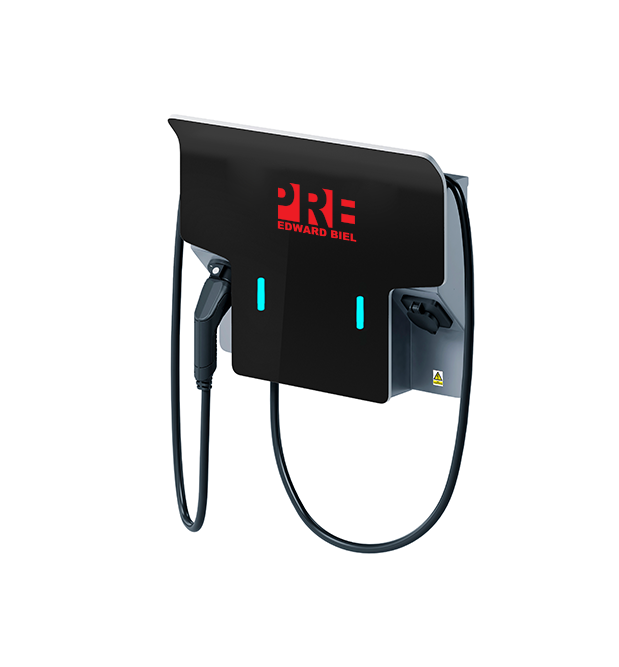

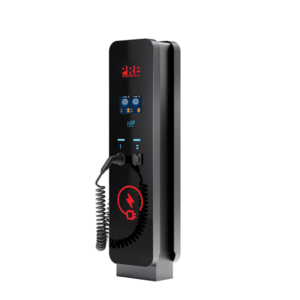

Stacja Ładowania Samochodów Elektrycznych EVB Wallbox 2M AC
MODELE / OZNACZENIA
EVB Wallbox 2M AC / A0, AS, AM
ZASTOSOWANIE
Parkingi wewnętrzne i zewnętrzne; obiekty handlowe, obiekty komercyjne, obiekty wielorodzinne, prywatne garaże, przydomowe miejsca parkingowe, obiekty przemysłowe, przestrzeń miejska.
OPIS
EVB Wallbox 2M AC to małogabarytowa wewnętrzna/zewnętrzna stacja jednostanowiskowa wyposażona w gniazdo lub wtyczkę
z kablem prostym lub spiralnym o długości do 4,8 m, naścienna lub do montażu na dedykowanym słupku.
KONSTRUKCJA OBUDOWY
wyposażenie dobierane w zależności od wersji stacji.
** dla stacji ogólnodostępnych/z systemem zarządzania
stalowa (standard) w I (standard) lub II klasie ochronności;
aluminiowa w I (standard) lub II klasie ochronności;
dowolny kolor obudowy;
front stacji wykonany z wysokowytrzymałej płyty z tworzywa sztucznego o grubości 5-6 mm, pokrywana folią lub sitodrukiem (dowolna grafika);
uniwersalny rozstaw otworów na plecach umożliwia szybki i łatwy montaż na ścianie lub słupku;
ZASILANIE
dolne; górne; tylne;
Zaciski przyłączeniowe stacji do 10 mm2.
MOC PUNKTU ŁADOWANIA
3,7 kW; 7,4 kW; 11 kW; 18 kW; 22 kW.
Ładowanie prądem zmiennym AC.
Złącza PUNKTÓW ŁADOWANIA
maksymalnie 2 punkty ładowania:
gniazdo AC typ-2 z klapką;
wtyczka typ-2 lub typ-1;
automatyczne ryglowanie wtyczki w gnieździe**
długość przewodu ładowania do 4,8 m;
kabel spiralny lub prosty;
DOSTĘPNE ELEMENTY WYPOSAŻENIA
gniazdo typ-2 z klapką;
wtyczkę typ 2 lub typ 1;
kabel prosty lub spiralny;
zabezpieczenie różnicowo-prądowe RCD typ A lub B;
zabezpieczenie nadprądowe typ B;
stycznik 4P;
sterownik procesu ładowania EVSE
licznik energii;
licznik energii MID ModBUS;
ochronnik przepięciowy typ2;
modem komunikacyjny;
ekran 7 cali;
DODATKOWE WYPOSAŻENIE

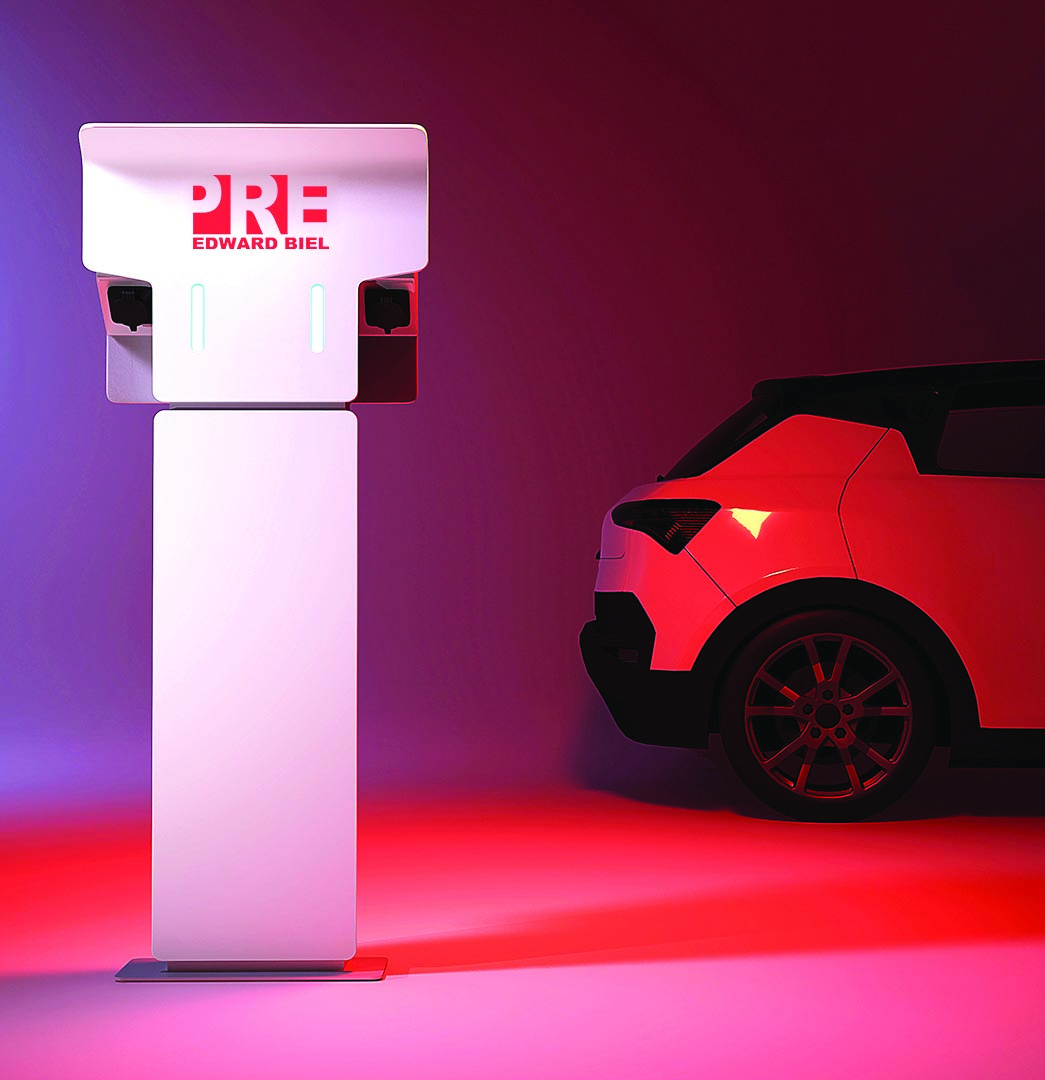

słupek wolnostojący, kod: FA 10045503;
płyta betonowa ustojowa, kod: FP1004501;
bariera ochronna naścienna, kod: SO00BO2002;
separator parkingowy 1,6 m, kod: SP00BO1003;
ochronnik przepięciowy typ2, kod: AP OP TYP2;
czytnik kart RFID+5kart, kod: RFID19;
czytnik kart RFID dla kart operatora**, kod: RFID 1015;
przewód zasilający 2m z wtyczką 16/32A 3P+N+PE, kod: PZ 1632;
termostat z grzałka 15W, kod: TG 15W;
uchwyt naścienny do owinięcia kabla, kod: UPK 15;
wtyczka typ1 zamiast typ2, kod: WTyp1;
dodatkowa gwarancja 12 miesięcy.
SYGNALIZACJA ŁADOWANIA*
aktywne diody LED (RGB) obrazujące poszczególne stany ładowania
ekran TFT 7” HB HDMI obrazujący proces ładowania
URUCHAMIANIE ŁADOWANIA
plug&charg;
kluczyk;
karty RFID/kod PIN;
pilot;
aplikacja mobilna/operatora**
KOMUNIKACJA
modem LAN/GPRS/3G/4G;
protokół OCPP 1.6 J-SON (modem, sterownik centralny komunikacyjny)
karta SIM po stronie Operatora
aplikacja mobilna, system zarządzania stacjami – oddzielna oferta
stacja posiada dostęp poprzez udostępnienie API**.
OPAKOWANIE STACJI
jednostkowe tekturowe;
PARAMETRY TECHNICZNE PUNKTÓW ŁADOWANIA
Rodzaj gniazda Typ-2
Rodzaj wtyczki Typ-2
Długość kabla ładującego [m] 4,8
Napięcie [V] 230/400
Prąd znamionowy punktu ładowania [A] AC do 32
Moc znamionowa punktu ładowania [kW] AC do 22
Moc znamionowa stacji [kW] AC do 63
Moc znamionowa stacji [kW] AC do 44
PARAMETRY TECHNICZNE ZASILANIA
Przekrój przewodu zasilającego [mm2] Do 35 mm2
Rodzaj zasilania 1xL+N+PE / 3xL+N+PE
Układ sieci TN-S, TNC-S, TT
Napięcie znamionowe łączeniowe [V] (+/- 10%) 230/400
Napięcie znamionowe izolacji [V] 500/690
Częstotliwość znamionowa [Hz] 50/60
Napiecie udarowe wytrzymywane [kV] 8
Moc znamionowa przyłączeniowa [kW] 44
Prąd znamionowy przyłączeniowy [A] 63
Zabezpieczenie przepięciowe typ 2
PARAMETRY TECHNICZNE OBUDOWY
Wymiar (wys./szer./głęb.) (+/-5mm) [mm] Q3: 525/505/180
Materiał Stal, aluminium
Klasa ochronności I
Stopień ochrony IP/IK 54/10
Waga [kg] 6-21
Temperatura pracy [st.C] -30 do +55
Wilgotność [%] 95
Poziom hałasu [dB] <10
Montaż Nascienny, na słupku
NORMY
PN-EN-61851-1_2011E System przewodowego ładowania pojazdów elektrycznych — Część 1: Wymagania ogólne
PN-EN-61851-22:2002 System przewodowego ładowania (akumulatorów) pojazdów elektrycznych – Część 22: stacje ładowania akumulatorów pojazdów elektrycznych przy zasilaniu z sieci prądu przemiennego
PN-EN 61439-1:2011 Stacje i sterownice niskonapięciowe — Część 1: Postanowienia ogólne
PN-EN 61439-3:2012 Stacje i sterownice niskonapięciowe — Część 3: Stacje tablicowe przeznaczone do obsługiwania przez osoby postronne (DBO)
PN-EN 61439-5:2015-02 Stacje i sterownice niskonapięciowe — Część 5: Zestawy do dystrybucji mocy w sieciach publicznych
PN-EN 50274:2004 Stacje i sterownice niskonapięciowe — Ochrona przed porażeniem prądem elektrycznym — Ochrona przed niezamierzonym dotykiem bezpośrednim części niebezpiecznych czynnych
PN-EN 62208:2006 Puste obudowy do Stacji i sterownic niskonapięciowych — Wymagania ogólne
PN-E 05163 Stacje i sterownice niskonapięciowe osłonięte — Wytyczne badania w warunkach wyładowania łukowego, powstałego w wyniku zwarcia wewnętrznego
PN-EN 60695-11-10:2014-02 Badanie zagrożenia ogniowego — Część 11-10: Płomienie probiercze — Metody badania płomieniem probierczym 50 W przy poziomym i pionowym ustawieniu próbki
PN-EN ISO 14040:2009 Zarządzanie środowiskowe — Ocena cyklu życia — Zasady i struktura
PN-EN ISO 14044:2009 Zarządzanie środowiskowe — Ocena cyklu życia — Wymagania i wytyczne
PN-EN 62196-1:2015-05 Wtyczki, gniazda wtyczkowe, złącza pojazdowe i wtyki pojazdowe — Przewodowe ładowanie pojazdów elektrycznych — Część 1: Wymagania ogólne
PN-EN 62196-2:2017-06 Wtyczki, gniazda wtyczkowe, złącza pojazdowe i wtyki pojazdowe — Przewodowe ładowanie pojazdów elektrycznych — Część 2: Wymagania dotyczące zgodności wymiarowej i zamienności wyrobów prądu przemiennego z zestykami tulejkowo-kołkowymi
PN-EN 62196-3:2015-02 Wtyczki, gniazda wtyczkowe, złącza pojazdowe i wtyki pojazdowe — Przewodowe ładowanie pojazdów elektrycznych — Część 3: Wymagania dotyczące zgodności wymiarowej i zamienności złącz pojazdowych d.c. i a.c./d.c. z zestykami tulejkowo-kołkowym
ISO/IEC 14443 Karty identyfikacyjne – Zbliżeniowe układy scalone – Karty zbliżeniowe
ISO/IEC 15693 Karty identyfikacyjne – Zbliżeniowe układy scalone – Karty zbliżeniowe
PN-EN 61000-6 Kompatybilność elektromagnetyczna (EMC) — Część 6-2: Normy ogólne — Odporność w środowiskach przemysłowych
