Charakterystyka
TYP
Stacja Ładowania Samochodów Elektrycznych EVB Wallbox nano AC
MODELE / OZNACZENIA
EVB Wallbox nano AC / AO
ZASTOSOWANIE

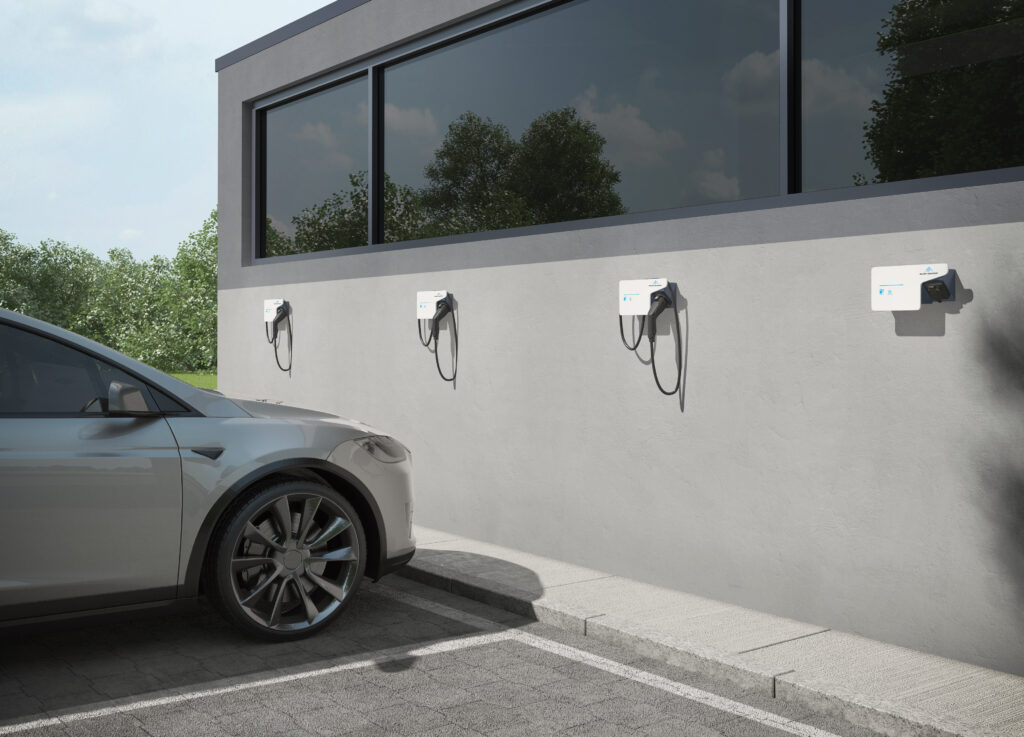

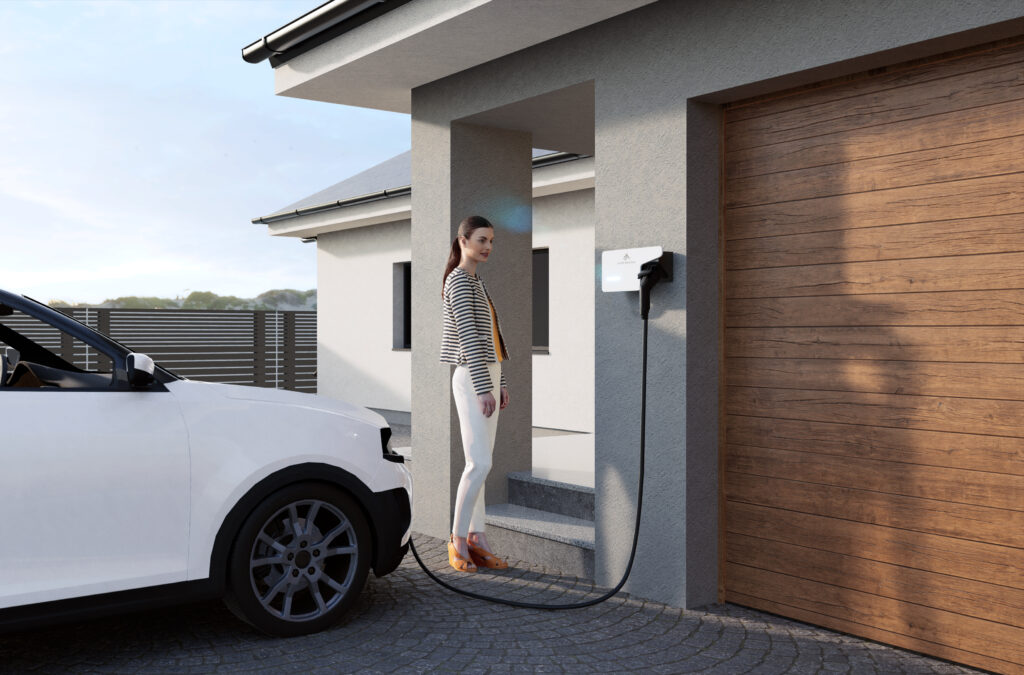

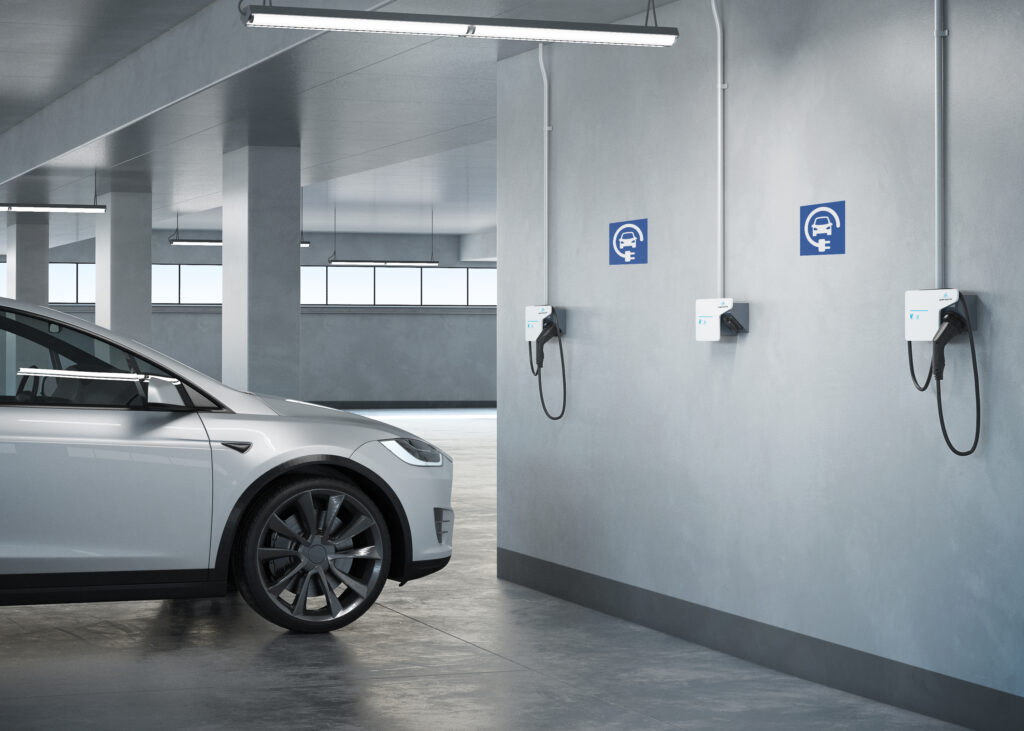

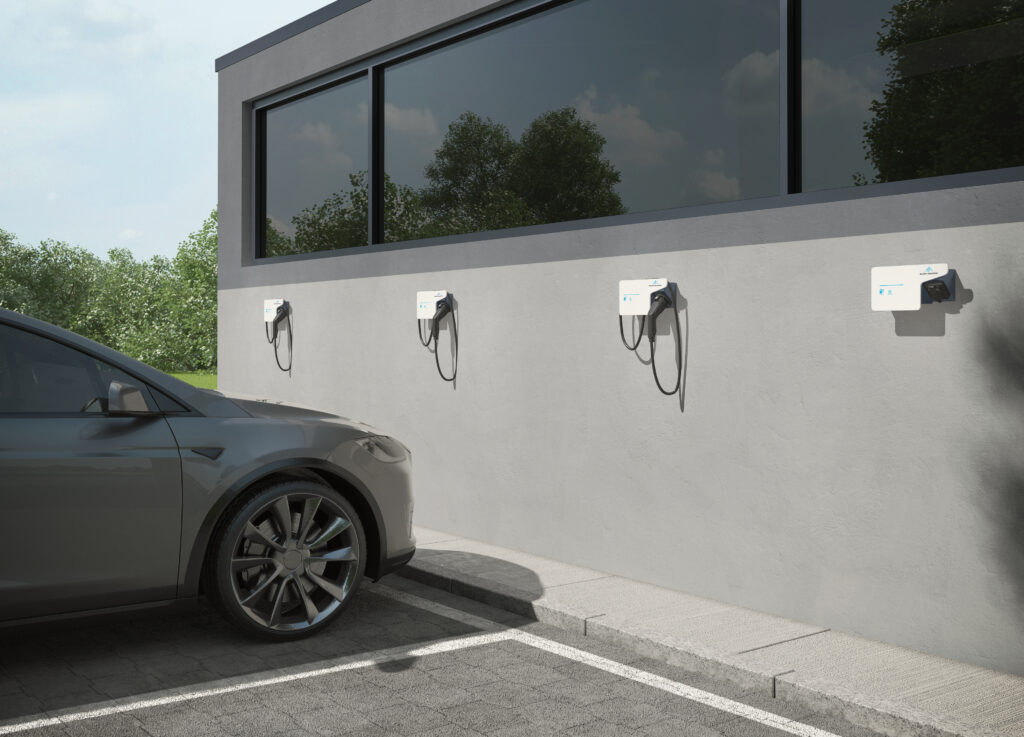

Parkingi wewnętrzne i zewnętrzne dla domów i obiektów wielorodzinnych
OPIS

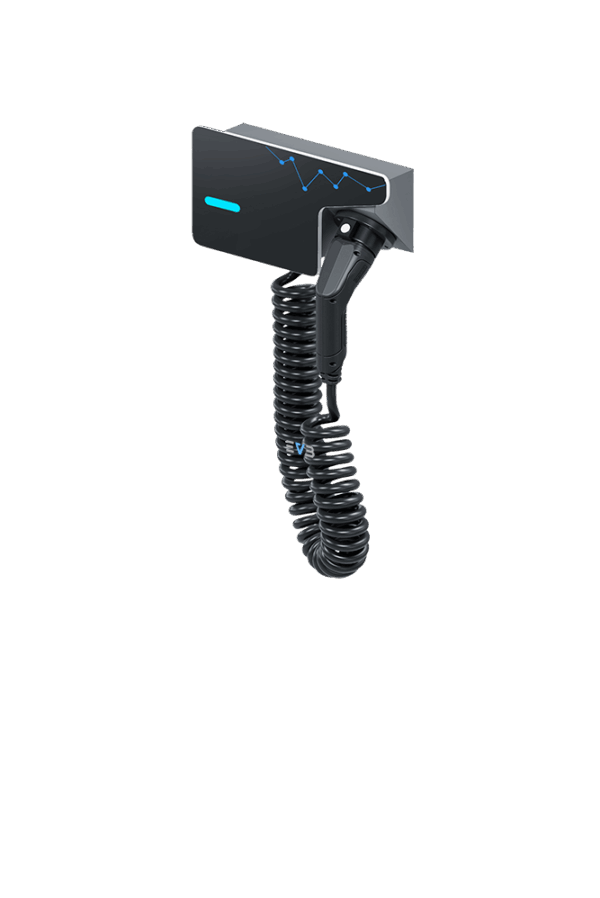

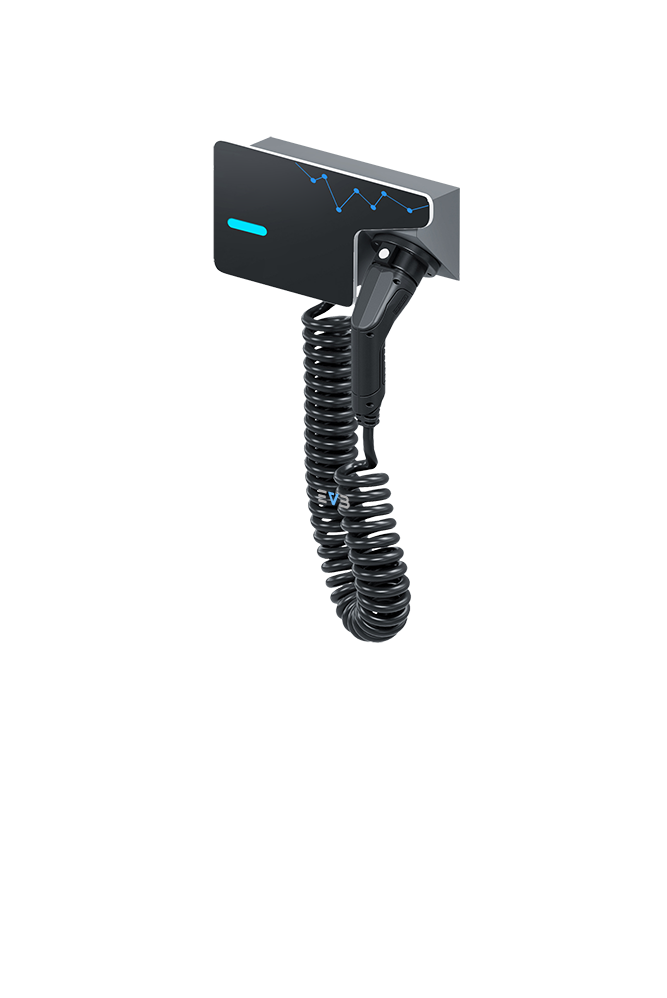

EVB Wallbox Nano AC to małogabarytowa wewnętrzna/zewnętrzna stacja jednostanowiskowa wyposażona w gniazdo lub wtyczkę typ 2, naścienna lub do montażu na dedykowanym słupku.
KONSTRUKCJA OBUDOWY
wyposażenie dobierane w zależności od wersji stacji.
** dla stacji ogólnodostępnych/z systemem zarządzania
stalowa (standard) w I klasie ochronności;
front stacji wykonany z wysokowytrzymałej płyty z tworzywa sztucznego typu Solid Surface o grubości 5-6 mm, pokrywana folią lub sitodrukiem (dowolna grafika);
uniwersalny rozstaw otworów na plecach umożliwia szybki i łatwy montaż na ścianie lub słupku;
kolor obudowy: RAL 7016
ZASILANIE
dolne;
Zaciski przyłączeniowe stacji od 6 do 10 mm2.
MOC PUNKTU ŁADOWANIA
3,7 kW; 7,4 kW; 11 kW; 18 kW; 22 kW.
Ładowanie prądem zmiennym AC.
Złącza PUNKTÓW ŁADOWANIA
Maksymalnie 1 punkt ładowania:

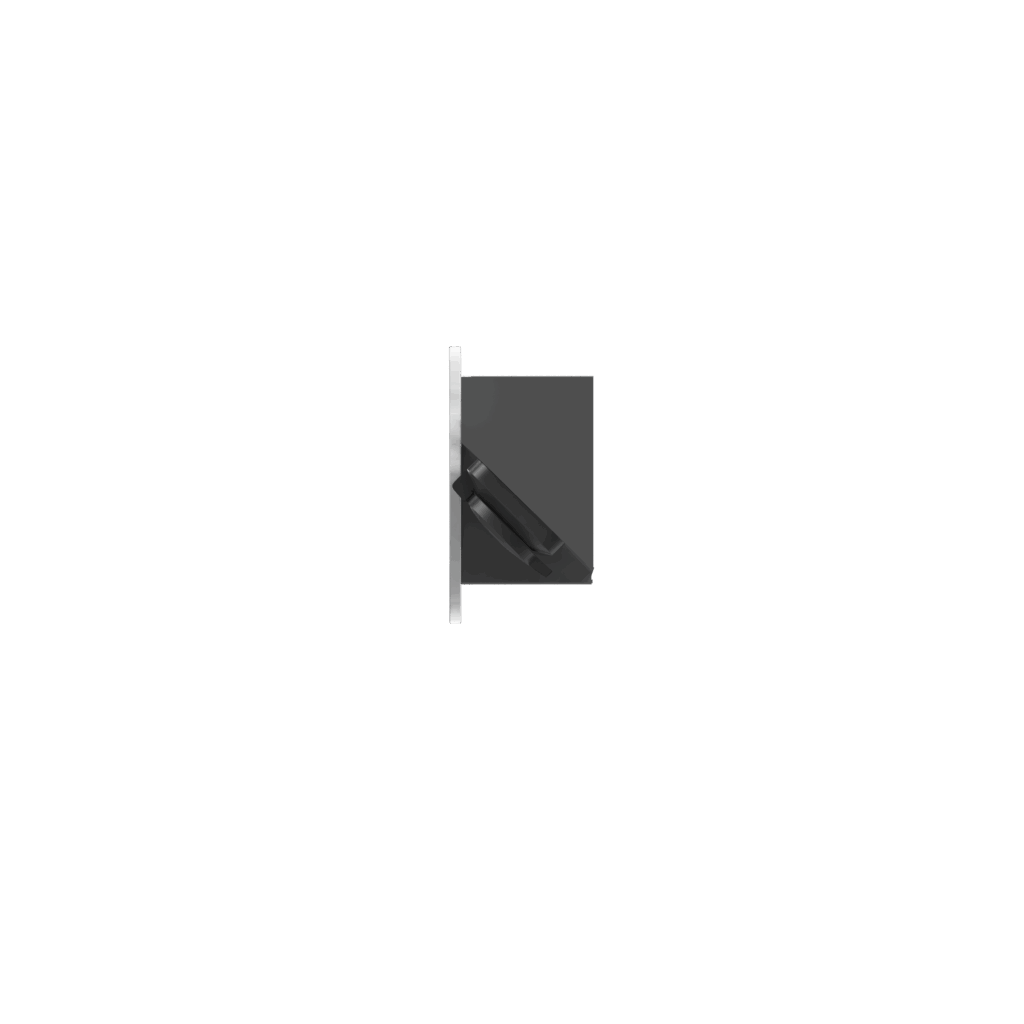

gniazdo AC typ-2 z klapką;
wtyczka AC typ-2 z kablem prostym o długości 4,8 m – opcja za dopłatą

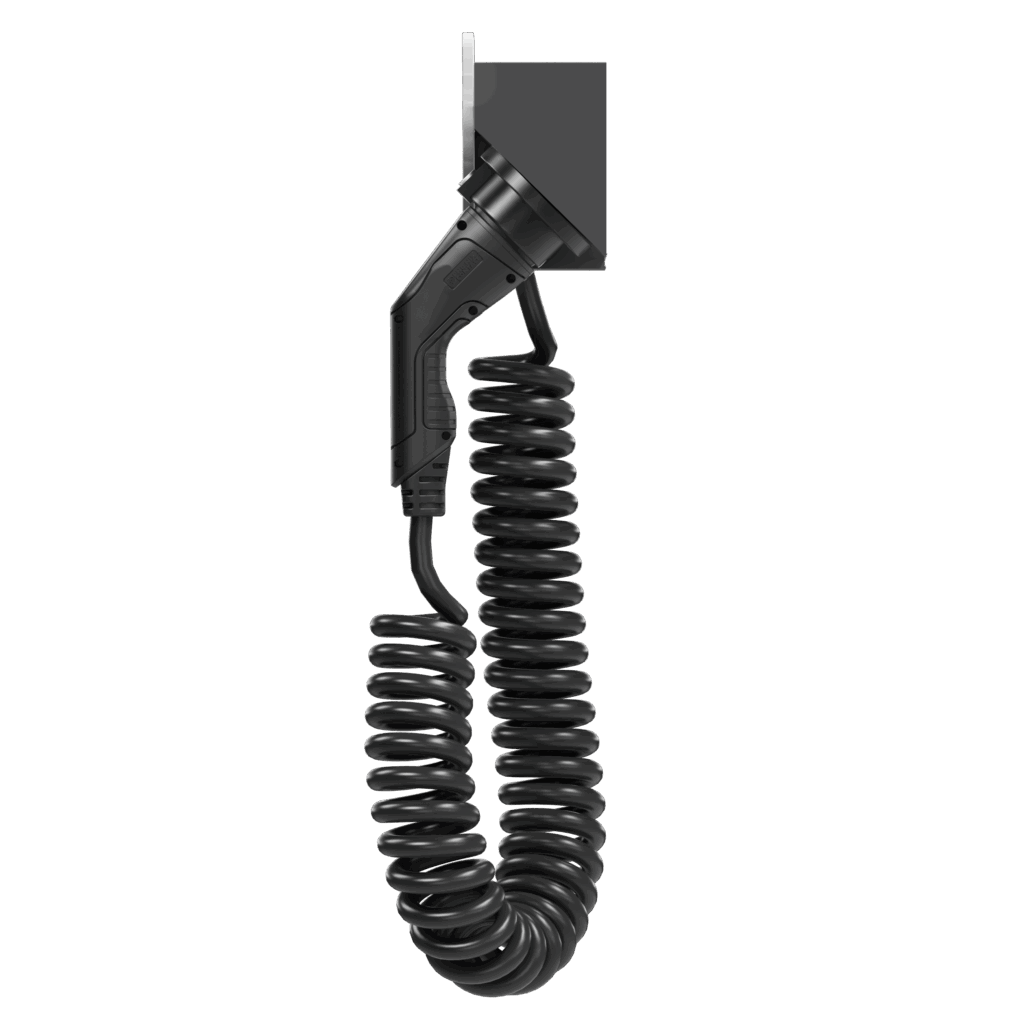

wtyczka AC typ-2 z kablem spiralnym o długości 4,8 m – opcja za dopłatą
DODATKOWE WYPOSAŻENIE
wyłącznik RCD typ A lub typ B
kabel prosty / spiralny 4,8 m z wtyczką typ 2;
uruchomienia przez karty RFID lub kluczem
bariera ochronna naścienna, kod: SO00BO2002;
separator parkingowy 1,6 m, kod: SP00BO1003;
przewód zasilający 2 m z wtyczką 16/32A 3P+N+PE, kod: PZ 1632;
uchwyt naścienny do owinięcia kabla, kod: UPK 15;
dodatkowa gwarancja o kolejne 12 miesięcy.
DOSTĘPNE ELEMENTY WYPOSAŻENIA
gniazdo typ-2 z klapką;
zabezpieczenie nadprądowe typ B dobrane do obciążenia;
stycznik 4P;
sterownik procesu ładowania EVSE
SYGNALIZACJA ŁADOWANIA*
aktywne diody LED (RGB) obrazujące poszczególne stany ładowania
URUCHAMIANIE ŁADOWANIA
plug&charg;
karta/ brelok RFID;
kluczyk.
KOMUNIKACJA
brak
MULTIMEDIA
brak
OPAKOWANIE STACJI
jednostkowe tekturowe
Tabela
| PARAMETRY TECHNICZNE PUNKTÓW ŁADOWANIA | |
| Rodzaj gniazda | Typ-2 |
| Rodzaj wtyczki | Typ-2 |
| Napięcie [V] | 230/400 |
| Prąd znamionowy punktu ładowania [A] AC | do 32 |
| Moc znamionowa punktu ładowania [kW] AC | 3,7-22 |
| Moc znamionowa stacji [kW] AC | do 22 |
| Moc znamionowa stacji [kW] AC | do 44 |
| PARAMETRY TECHNICZNE ZASILANIA | |
| Przekrój przewodu zasilającego [mm2] | Do 6-10 mm2 |
| Rodzaj zasilania | „1xP+N+PE (1-fazowe) 3xP+N+PE (3-fazowe)” |
| Układ sieci | TN-S, TNC-S, TT |
| Napięcie znamionowe łączeniowe [V] (+/- 10%) | 230/400 |
| Napięcie znamionowe izolacji [V] | 500/690 |
| Częstotliwość znamionowa [Hz] | 50/60 |
| Moc znamionowa przyłączeniowa [kW] | 3,7-11 |
| Prąd znamionowy przyłączeniowy [A] | do 16 |
| PARAMETRY TECHNICZNE OBUDOWY | |
| Wymiar (wys./szer./głęb.) (+/-5mm) [mm] | 350/207/122 |
| Materiał | Aluminium |
| Klasa ochronności | I |
| Stopień ochrony IP/IK | 54/10 |
| Waga [kg] | 3-16 |
| Temperatura pracy [st.C] | -30 do +55 |
| Wilgotność [%] | 95 |
| Poziom hałasu [dB] | <10 |
| Montaż | Naścienny, na konstrukcji |
| NORMY | |
| PN-EN-61851-1_2011E | System przewodowego ładowania pojazdów elektrycznych — Część 1: Wymagania ogólne |
| PN-EN-61851-22:2002 | System przewodowego ładowania (akumulatorów) pojazdów elektrycznych – Część 22: stacje ładowania akumulatorów pojazdów elektrycznych przy zasilaniu z sieci prądu przemiennego |
| PN-EN 61439-1:2011 | Stacje i sterownice niskonapięciowe — Część 1: Postanowienia ogólne |
| PN-EN 61439-3:2012 | Stacje i sterownice niskonapięciowe — Część 3: Stacje tablicowe przeznaczone do obsługiwania przez osoby postronne (DBO) |
| PN-EN 61439-5:2015-02 | Stacje i sterownice niskonapięciowe — Część 5: Zestawy do dystrybucji mocy w sieciach publicznych |
| PN-EN 50274:2004 | Stacje i sterownice niskonapięciowe — Ochrona przed porażeniem prądem elektrycznym — Ochrona przed niezamierzonym dotykiem bezpośrednim części niebezpiecznych czynnych |
| PN-EN 62208:2006 | Puste obudowy do Stacji i sterownic niskonapięciowych — Wymagania ogólne |
| PN-E 05163 | Stacje i sterownice niskonapięciowe osłonięte — Wytyczne badania w warunkach wyładowania łukowego, powstałego w wyniku zwarcia wewnętrznego |
| PN-EN 60695-11-10:2014-02 | Badanie zagrożenia ogniowego — Część 11-10: Płomienie probiercze — Metody badania płomieniem probierczym 50 W przy poziomym i pionowym ustawieniu próbki |
| PN-EN ISO 14040:2009 | Zarządzanie środowiskowe — Ocena cyklu życia — Zasady i struktura |
| PN-EN ISO 14044:2009 | Zarządzanie środowiskowe — Ocena cyklu życia — Wymagania i wytyczne |
| PN-EN 62196-1:2015-05 | Wtyczki, gniazda wtyczkowe, złącza pojazdowe i wtyki pojazdowe — Przewodowe ładowanie pojazdów elektrycznych — Część 1: Wymagania ogólne |
| PN-EN 62196-2:2017-06 | Wtyczki, gniazda wtyczkowe, złącza pojazdowe i wtyki pojazdowe — Przewodowe ładowanie pojazdów elektrycznych — Część 2: Wymagania dotyczące zgodności wymiarowej i zamienności wyrobów prądu przemiennego z zestykami tulejkowo-kołkowymi |
| PN-EN 62196-3:2015-02 | Wtyczki, gniazda wtyczkowe, złącza pojazdowe i wtyki pojazdowe — Przewodowe ładowanie pojazdów elektrycznych — Część 3: Wymagania dotyczące zgodności wymiarowej i zamienności złącz pojazdowych d.c. i a.c./d.c. z zestykami tulejkowo-kołkowym |
| ISO/IEC 14443 | Karty identyfikacyjne – Zbliżeniowe układy scalone – Karty zbliżeniowe |
| ISO/IEC 15693 | Karty identyfikacyjne – Zbliżeniowe układy scalone – Karty zbliżeniowe |
| PN-EN 61000-6 | Kompatybilność elektromagnetyczna (EMC) — Część 6-2: Normy ogólne — Odporność w środowiskach przemysłowych |
