Zadaniem zestawu jest odłączenie dopływu energii elektrycznej do budynku/obiektu budowlanego lub strefy pożarowej podczas prowadzenia akcji ratowniczo-gaśniczej. Urządzenie przerywa dopływ energii elektrycznej do wszystkich obwodów użytkowych, oprócz tych, które zasilają urządzenia i instalacje, których praca jest niezbędna podczas pożaru.
Urządzenie PRE-PWP
Badania funkcjonalne oraz ocenę właściwości użytkowych oraz dopuszczenie do użytkowania w ochronie przeciwpożarowej przeprowadzono w Centrum Naukowo Badawcze Ochrony Pożarowej – Państwowy Instytut Badawczy w Józefowie.
Urządzenie Wykonawczo-Sygnalizujące PWP typu PRE-PWP może być oferowane w dwóch wariantach:
Wersja z kontrolą ciągłości przewodu do urządzenia uruchamiającego
To rozwiązanie jest zalecane przede wszystkim dla dużych, złożonych obiektów, takich jak:
rozległe zakłady przemysłowe, nowoczesne biurowce, budynki użyteczności publicznej.
W tego typu obiektach przeprowadzenie próbnego, czasowego odłączenia zasilania w celu przetestowania systemu może być trudne lub wręcz niemożliwe. Ten wariant umożliwia ciągły nadzór nad instalacją sterującą, która łączy urządzenie uruchamiające
z urządzeniem wykonawczym. Dzięki temu użytkownik ma stałą kontrolę nad sprawnością całego układu bez potrzeby wyłączania zasilania budynku.
Wersja podstawowa (bez nadzoru instalacji sterującej)
To prostsze rozwiązanie, które nie posiada funkcji monitorowania instalacji sterującej między urządzeniem uruchamiającym a urządzeniem wykonawczym. Z tego powodu wymaga ono: regularnych przeglądów i bardziej intensywnych prac konserwacyjnych, okresowych testów, które wiążą się z koniecznością czasowego wyłączenia zasilania. Ten wariant sprawdzi się tam, gdzie budynek ma stałą obsługę techniczną
i istnieje możliwość czasowego odłączenia prądu do celów kontrolnych.
System PRE-PWP składa się z trzech certyfikowanych elementów:

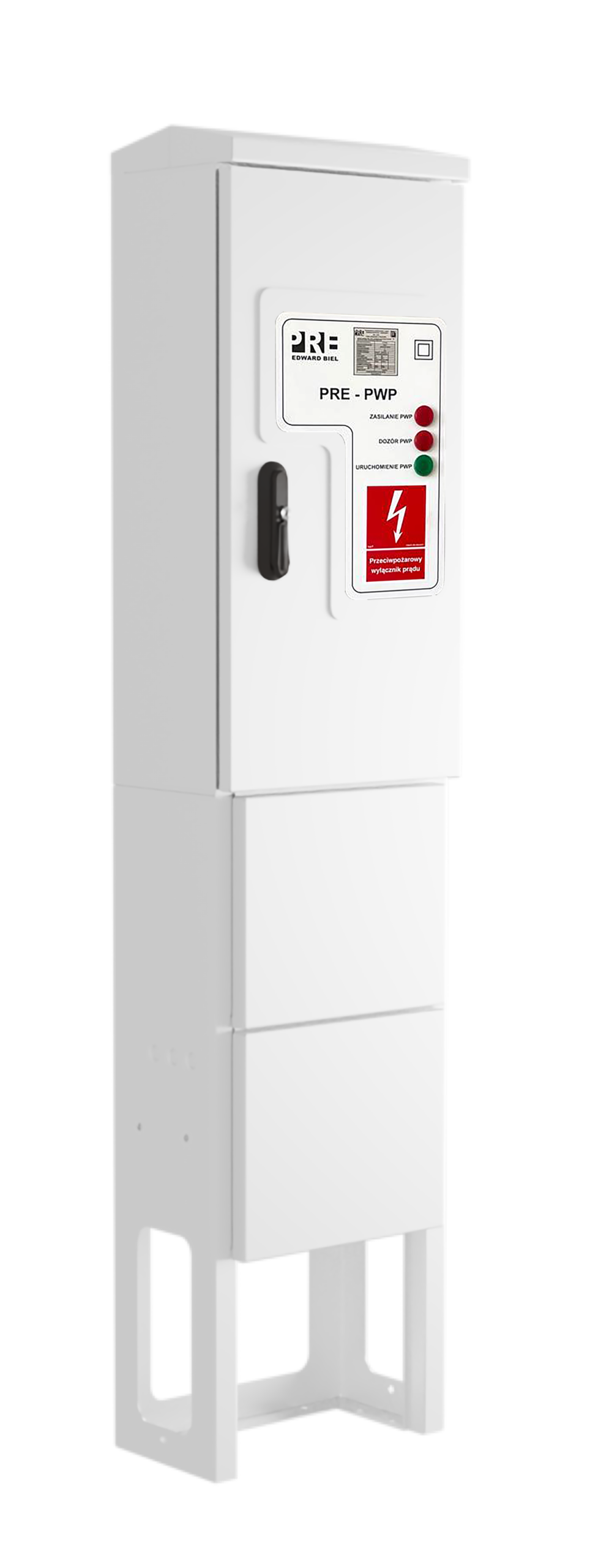

Urządzenie wykonawcze PWP (UW-PWP) to kluczowy element systemu przeciwpożarowego, który odpowiada za odłączenie zasilania elektrycznego w obiekcie lub jego części w sytuacji zagrożenia pożarowego. Jego głównym zadaniem jest przerwanie dopływu prądu, aby zwiększyć bezpieczeństwo ludzi i umożliwić skuteczną akcję gaśniczą. Jest to urządzenie wykonawcze, które najczęściej składa się
z rozłącznika lub wyłącznika spełniającego wymagania norm PN-EN 60947-2 i PN-EN 60947-3. Wyłącznik ten wraz z automatyką sterującą i kontrolną zapewnia mechaniczne odłączenie zasilania, co zwiększa bezpieczeństwo użytkowników i ułatwia prowadzenie akcji ratunkowej.
Urządzenie jest wyposażone w:
- rozłącznik lub wyłącznik zamontowany w obudowie urządzenia
wykonawczego, - elektromechaniczny wyzwalacz, który uruchamia odłączenie prądu — może to być:
- wyzwalacz wzrostowy (SHT),
- wyzwalacz podnapięciowy (UVT),
- styki pomocnicze, które przekazują informację o stanie wyłącznika (np. do systemu SSP lub BMS).
W zależności od założeń projektowych oraz konfiguracji systemu, wyzwalacze Urządzeń Wykonawczych mogą być zasilane napięciem przemiennym 230 V lub napięciem stałym 24 V.

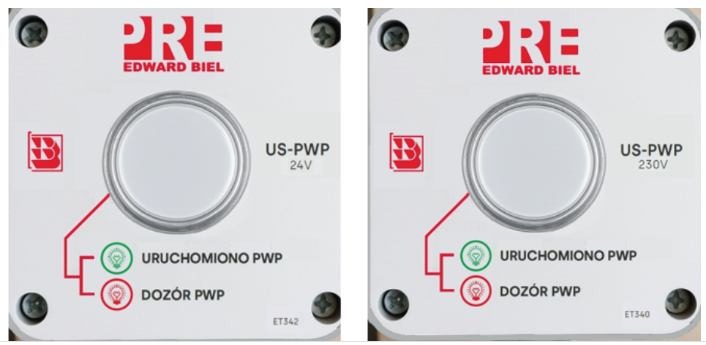

Urządzenie Sygnalizacyjne Przeciwpożarowego Wyłącznika Prądu (US-PWP) to element systemu bezpieczeństwa pożarowego, który za pomocą światła lub światła i dźwięku przekazuje jasną informację o odłączeniu zasilania przez urządzenie wykonawcze (UW).
Jego zadaniem jest sygnalizacja stanu systemu, dzięki czemu osoby obsługujące oraz służby ratownicze mogą natychmiast ocenić, czy prąd został wyłączony.
US-PWP wyposażony jest w diodę LED dwukolorową, która:
- świeci na zielono, gdy urządzenie jest w stanie czuwania (dozoru),
- świeci na czerwono, gdy wyłącznik został uruchomiony i zasilanie zostało odłączone.
US-PWP produkcji PRE EDWARD BIEL zawiera diody dwukolorowe co odpowiada sygnalizacji URUCHOMIENIA jak i DOZORU.
Tabela 1. Dane techniczne UW-PWP
| PRE-PWP | Zestaw urządzeń zgodnie z rozporządzeniem: – urządzenie sygnalizujące (US) – urządzenie wykonawcze (UW) |
| Dokumenty dopuszczające: | – Krajowa Ocena Techniczna – Certyfikat Stałości Właściwości Użytkowych – Krajowa Deklaracja Właściwości Użytkowych |
| Napięcie zasilania: | 1x230VAC, 3x230VAC, 3x400VAC +15/-20% |

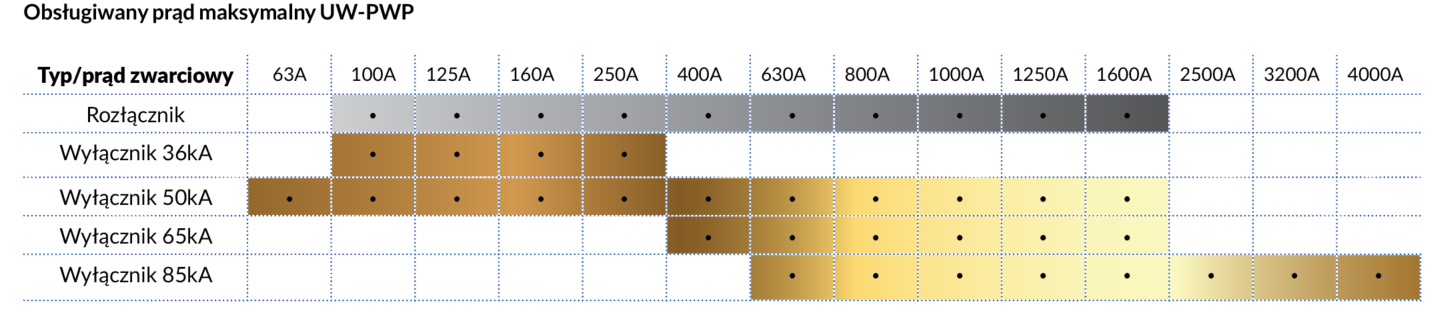

| Max. Prąd wyjściowy: | od 63A do 4000A |
| Klasa środowiskowa: | 1 – zastosowania tylko wewnątrz 2 – zastosowania wewnętrzne i zewnętrzne |
| Temperatura pracy: | Dla klasy 1 środowiskowej – od -5°C do 40°C Dla klasy 2 środowiskowej – od -25°C do +75°C |
| Stopień ochrony IP: | Dla klasy 1 środowiskowej – min. IP3x Dla klasy 2 środowiskowej – IP54 |
| Wymiary (szer./wys./gł.) [mm]: | 200-10000 / 400-2000 / 200-600 + cokół |

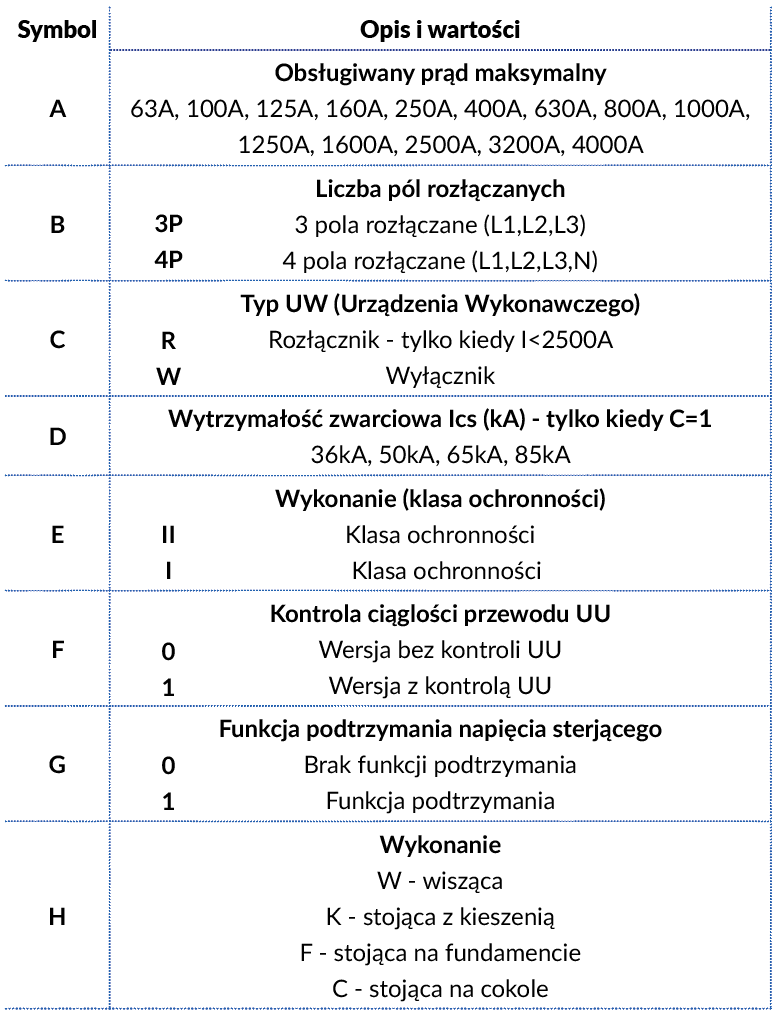

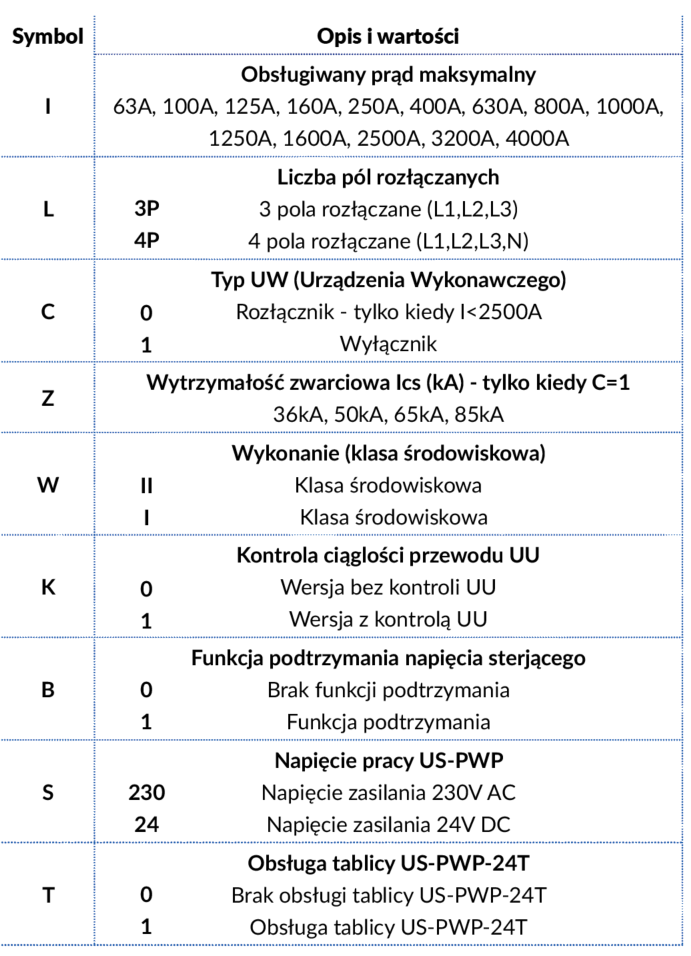

Tabela 2. Kod zamówienia UW-PWP
Tabela 3. Dane techniczne UW-PWP
| Parametr | Wartość |
| Znamionowy prąd zwarciowy Ics [kA] | Zależny od konfiguracji |
| Znamionowy prąd zwarciowy Icu [kA] | Zależny od konfiguracji |
| Znamionowy prąd zwarciowy szczytowy wytrzymywany Icm [kA] | Zależny od konfiguracji |
| Znamionowy prąd zwarciowy wytrzymywany krótkotrwale Icw (1s) [kA] | Zależny od konfiguracji |
| Obudowa | obudowa uniwersalna OU-1, OU-2 |
| Protokoły komunikacji | MODBUS RTU RS485 |
| Możliwość współpracy | ZUP, ZUP-L, MZS, UPS, SSP, SIUP, BMS W standardzie NO/NC Dozór/Uruchomienie |
Tabela 4. Dane techniczne US-PWP
| Parametr | Wartość |
| Napięcie zasilania | 24V DC (11-28V DC) – US-PWP-24 / US-PWP-24T 230V AC – US-PWP-230 |
| Pobór prądu | Max 0,020A dla US-PWP-24 / US-PWP-230 Max 0,125A dla US-PWP-24T |
| Stopień ochrony IP | Dla klasy 1 środowiskowej IP3x Dla klasy 2 środowiskowej – IP54 |
| Wymiary (szer./wys./gł.) [mm] | 72x72x70 w wykonaniu LV dla US-PWP-24 / US-PWP- 230 75x75x65 w wykonaniu SC dla US-PWP-24 / US-PWP- 230 120x450x21 (bez uchwytów) – Tylko wykonanie US-PWP-24T |
| Klasa środowiskowa | I – zastosowania wewnętrzne II – zastosowania wewnętrzne i zewnętrzne |
| Sygnalizacja | Optyczna: Kolor LED ZIELONY i CZERWONY w wykonaniu US- PWP-24 / USPWP-230 Kolor LED ZIELONY (NAPIS w wykonaniu US-PWP- 24T) Akustyczna: Wewnętrzny buzzer (brzęczyk) w wykonaniu US-PWP- 24T |
| Okablowanie | Przewód w klasie PH90 3×1,5mm2 np. HDGs, HLGs itp. |
Tabela 5. Kod zamówienia US-PWP
Urządzenie Sygnalizacyjne Przeciwpożarowego Wyłącznika Prądu
| Symbol | Opis i wartości |
| S | Napięcie pracy US-PWP Napięcie zasilania 230V AC Napięcie zasilania 24V DC |
| W | Wykonanie Wersja wykonania LV Wersja wykonania SC Tablica świetlna US-PWP-24T |
