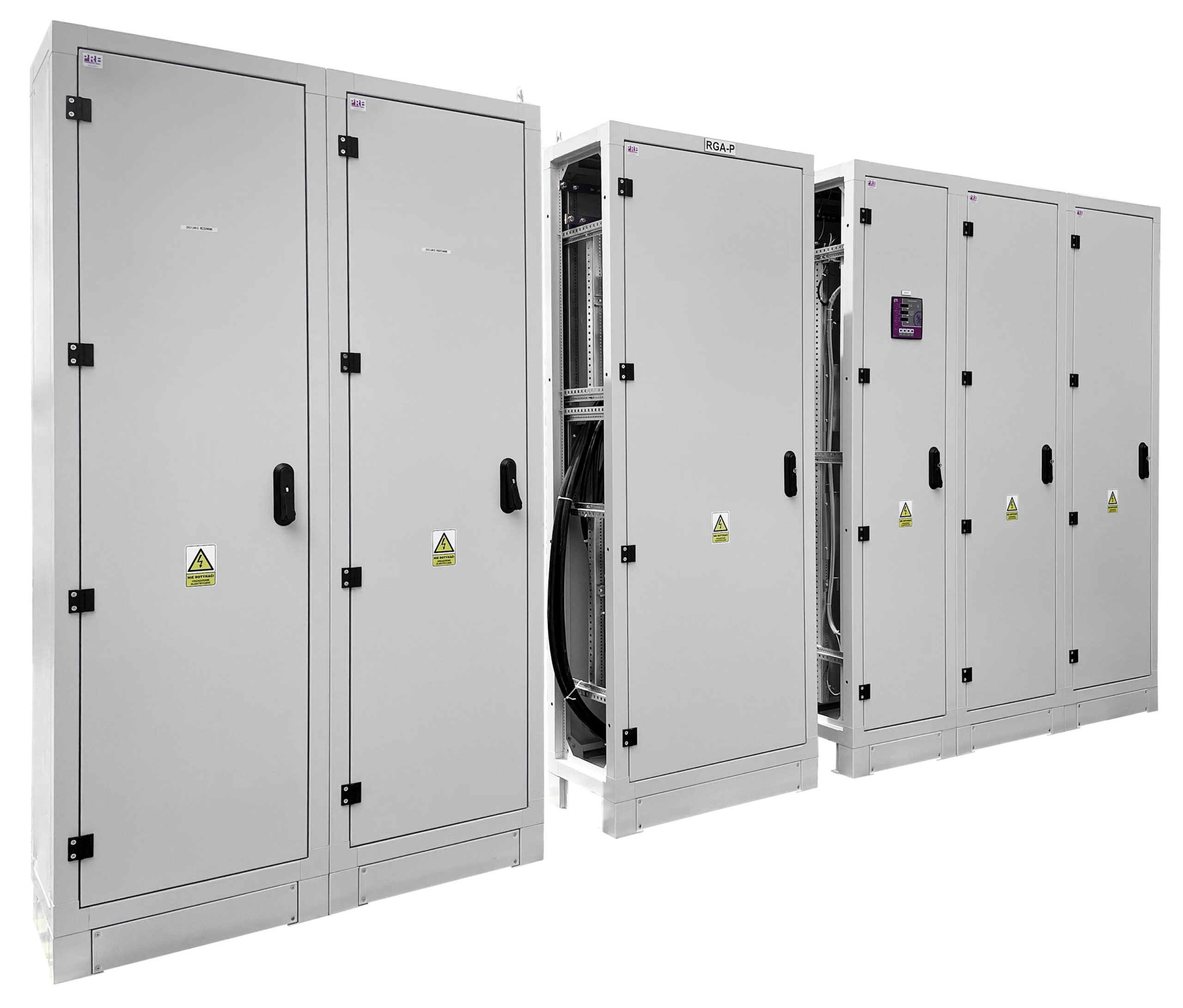

RP – Rozdzielnice Przemysłowe do 4000 A

0,00  z VAT

SKU: SZR-1 Kategoria:

Zastosowanie

  • do obiektów przemysłowych, nieprzemysłowych, energetycznych, użyteczności publicznej i komercyjnych, stacji kontenerowych i innych;
  • jako rozdzielnice główne, oddziałowe lub manewrowo-stycznikowe;
  • zabezpieczenie urządzeń elektrycznych przed skutkami zwarć i przeciążeń po stronie nN;
  • rozdział oraz pomiar energii elektrycznej.

Ogólna charakterystyka

Rozdzielnice przemysłowe RP charakteryzują się prostymi i przejrzystymi układami połączeń elektrycznych oraz posiadają budowę, która gwarantuje bezpieczeństwo obsługi. Dzięki zastosowaniu wysokiego stopnia ochrony IP (IP 4X – IP 54) rozdzielnice RP mogą być używane bezpośrednio obok maszyn i urządzeń. Bardzo ważnym aspektem przy konstruowaniu naszych rozdzielnic jest ich niezawodność i łatwa możliwość rozbudowy.

Głównymi zaletami są:

  • odporność na uszkodzenia mechaniczne;
  • przejrzysty układ połączeń;
  • bezpieczeństwo obsługi;
  • niezawodność działania;
  • łatwa możliwość rozbudowy.

Wyposażenie

Konfiguracje

A.MZ – moduł zasilający – wyposażony w rozłącznik (max. 4000 A) lub wyłącznik mocy (max. 4000 A), posiadające możliwość blokady otwarcia pod obciążeniem, wprowadzenie kabli z góry lub z dołu za pomocą połączeń szynowych lub kablowych;

B.MS – moduł sprzęgła – praca w układach SZR wraz z modułami zasilającymi, wprowadzenie kabli z góry lub z dołu za pomocą połączeń szynowych lub kablowych;

B.MP – moduł odpływowy – wyposażony w rozłączniki bezpiecznikowe listwowe, skrzynkowe lub wyłączniki mocy (od 160A do 1250 A), dostępne aparaty: NSL, SL, ARS, LTL, SLBM, RBK, RB-2(s), inne, wielkość wkładek gr. 00 – 4

  • zasilanie wykonane jako kablowe, zaciski typu V dla dwóch kabli o przekroju do 240mm2;
  • tory prądowe o przekroju dostosowanym do obciążenia (Cu), szyna PEN z możliwością podziału na PE i N;
  • obwody rezerwowe osłonięte;

D.BK – moduł kompensacji mocy biernej – kompensacja mocy biernej indukcyjnej i pojemnościowej do 400 kVar.

E. inne moduły – takie jak: sterowniczy czy komunikacji.

Rozdzielnica przemysłowa RP posiada aparaturę rozdzielczą, zabezpieczeniową i sterowniczą dla obwodów głównych i pomocniczych, która może być instalowana jako człony:

  • stałe, gdzie wszystkie części aparatu zamontowane są na stałe na płycie lub szynie TH35;
  • wysuwne, jako pojedynczy aparat lub zestaw aparatów, które są zamontowane w wysuwnej kasecie.

Rozdzielnice przemysłowe RP wykonywane są także na bazie
systemów innych producentów.

Obudowa
Stalowa OU-1/OU-2 lub Aluminiowa OU-1S

  • wewnętrzna lub zewnętrzna, wolnostojąca lub przyścienna na cokole;
  • szkieletowa, wykonana z ramy stalowej osłoniętej blachą stalową lub aluminiową (łączenie poprzez spawanie i połączenia śrubowe);
  • malowanie proszkowe w dowolnym kolorze (RAL) i strukturze
  • nawierzchni o wysokiej odporności na niszczenie;
  • łączona z cokołem;
  • uszczelki z pianki poliuretanowej;
  • wykonana w I lub II klasie ochronności;
  • stopień ochrony do IP 55;
  • odporność mechaniczna: do IK 08.

Elementy montażowe

  • pionowe profile montażowe – stalowe, otworowane, montowane do ramy;
  • płyta montażowa – ocynkowana, montowana na pionowych profilach montażowych wykonanych z blachy ocynkowanej pod izolatory torów prądowych;
  • koryta grzebieniowe – o przekroju dostosowanym do rodzaju i ilości okablowania;
  • rama wewnętrzna uchylna 19’’ – symetryczna lub asymetryczna;
  • uchwyty kablowe z belką montażową;
  • płyty maskujące – wykonane z płyt z tworzywa lub blach metalowych, montowanych do konstrukcji obudowy lub ramy wewnętrznej, za pomocą uchwytów płyt maskujących;
  • panel sterowniczy z tablicą synoptyczną – wykonany w unikatowy sposób, poprzez nanoszenie drukowanych offsetowo arkuszy klejonych na całą powierzchnię płyty, z możliwością nadruku dowolnej grafiki. Montowana w ramie wewnętrznej;
  • oświetlenie – dwie świetlówki, zmontowane w górnej części, dzięki którym uzyskujemy równomierne natężenie oświetlenia na całej szerokości. W szafie zamontowane są wyłączniki krańcowe oraz wyłącznik tablicowy (istnieje możliwość montażu aparatury w dowolnym miejscu, zgodnie z wymaganiami Klienta);
  • wentylacja – umożliwiająca stały przepływ powietrza poprzez zastosowanie wentylatora oraz właściwego otworowania obudowy.

Szkielet – rama stalowa

  • wykonana z profili stalowych łączonych poprzez spawanie;
  • posiada otworowanie do mocowania płyty montażowej lub pionowych profili montażowych;

Osłony boczne

  • montowane do ramy za pomocą połączeń śrubowych na klucz imbusowy;
  • grubość blachy dostosowana do gabarytów;
  • po zamontowaniu osłon bocznych wymiar szerokości obudowy nie zmienia się.

Drzwi

  • pełne lub transparentne;
  • jednostronne lub dwustronne (osłona tylna), dla zapewnienia lepszego dostępu do aparatury;
  • jednoskrzydłowe lub dwuskrzydłowe;
  • zamykane na zamek bębenkowy (dowolny kształt) lub zamek baskwilowy zamykany na wkładkę systemową oraz dodatkową kłódkę;
  • trzypunktowe ryglowanie;
  • zawiasy wewnętrzne;
  • kąt otwarcia 120 st.;
  • kołki uziemiające wraz okablowaniem.

Dach

  • wykonany z osłony z możliwością regulacji wysokości w celu zapewnienia dodatkowej wentylacji;
  • osłona posiada dodatkowe otworowanie, z przepustami, umożliwiające wprowadzenie okablowania z tras kablowych;
  • uchwyty transportowe.

Podstawa

  • posiada otwór z przepustem kablowym umożliwiającym wprowadzenie kabli z kanału kablowego;
  • przygotowana do montażu cokołu za pomocą połączeń śrubowych.

Wymiary

Wymiar dostosowany do rodzaju, ilości wyposażenia oraz indywidualnych potrzeb Klienta.
Typowe wykonania:

  • wysokość: 1800/2000/2200 mm;
  • szerokość: 400/600/800/850/1000/1050/1250/1400 mm;
  • głębokość: 250/300/400/600/800 mm

Obudowa modułowa

  • małogabarytowa, lekka modułowa konstrukcja szkieletowa wykonana z profili stalowych, ocynkowanych lub aluminiowych połączonych za pomocą odlewanych łączników wykonanych z aluminium lub poliamidu, umożliwiających beznarzędziowe łączenie poszczególnych elementów oraz zapewniającą odpowiednią sztywność konstrukcji;
  • wysoka wytrzymałość mechaniczna oraz stopień ochrony, który zapobiega wnikaniu pyłów i uszkodzeniom mechanicznym;
  • w pełni osłonięta, osłony wykonane z blachy stalowej powleczonej antykorozyjnie, malowanej lakierem proszkowym w dowolnym kolorze, wykonane w wersji stałej lub uchylnej umożliwiającej przeprowadzanie przeglądów i badanie kamerą termowizyjną;
  • wewnętrzna przestrzeń z wydzielonymi częściami: moduły funkcyjne, tory prądowe;
  • umożliwia samodzielną zmianę strony zasilania, poprzez przełożenie modułu zasilania rozdzielnicy lub zamianę z modułem pomiarowym;
  • łączenie poszczególnych modułów wykonane za pomocą połączeń śrubowych (bez nitowania lub spawania) umożliwia szybki demontaż modułów, wniesienie rozdzielnicy w modułach na miejsce posadowienia w pomieszczeniu (brak miejsca) i ich ponowny montaż;
  • osadzona na dodatkowej ramie, dopasowanej do wymiarów kanału kablowego;
  • wymiary rozdzielnicy są dowolne, dostosowane do indywidualnych potrzeb Klienta;
  • łączenie kliku modułów pod kątem 90 stopni;
  • uchwyty umożliwiające transport dźwigiem lub suwnicą.

Akcesoria

  • cokół – wykonany w wersji pełnej lub wentylowanej o dowolnej wysokości.

Oznaczenia

Oznaczenie zewnętrzne szaf jest wykonane w technice grawerowania laserowego na tabliczkach metalowych lub z tworzywa o dowolnej kolorystyce, oznaczenia aparatury i okablowania odbywa się na podstawie normy PN-EN 61082-1.

Aparaty elektryczne opisane są zgodnie ze schematem połączeń wewnętrznych oraz według wytycznych projektowych. Tablice synoptyczne wykonane w unikatowy sposób, poprzez nanoszenie drukowanych offsetowo arkuszy na całą powierzchnię płyty montażowej, z możliwością nadruku dowolnej grafiki.

Oszynowanie wykonane jest szynami Cu w zależności od wymaganej obciążalności prądowej i typu aparatury. Szyny Cu mogą znajdować się w dowolnej części modułu (góra, tył, dół) dzięki wyprofilowaniu zapewniają łatwy dostęp podczas podpinania okablowania.

Parametry znamionowe

Napięcie znamionowe łączeniowe:230 V / 400 V
Napięcie znamionowe izolacji:500 V / 690 V
Częstotliwość znamionowa:50 Hz
Napięcie udarowe wytrzymywane:8 kV
Prąd znamionowy ciągły szyn głównych:1250/1600/2500/4000 A
Prąd znamionowy ciągły szyn odpływowych:160/250/400/630 A
Prąd znamionowy krótkotrwały wytrzymywany:40 kA (1 s.)
Prąd znamionowy szczytowy wytrzymywany:80 kA
Prąd zwarciowy wewnętrznego wyładowania łukowego:20 kA
Stopień ochrony IP:4X/2X, 44-55
Stopień odporności mechanicznej IK:10
Klasa ochronności:I
Wymiary zacisków zasilania / odbioru:bez ograniczeń
Układy sieciowe:TN-S, TN-C, TN-C-S, TT, IT
Wysokość / szerokość / głębokość:bez ograniczeń

Zgodność z normami

PN-EN 61439-1
„Rozdzielnice i sterownice niskonapięciowe – Część 1: Postanowienia ogólne”;
PN-EN 61439-2
„Rozdzielnice i sterownice niskonapięciowe – Część 2: Rozdzielnice i sterownice do rozdziału energii elektrycznej”;
PN-E-05163
„Rozdzielnice i sterownice niskonapięciowe osłonięte. Wytyczne badania w warunkach wyładowania łukowego, powstałego w wyniku zwarcia wewnętrznego”;
PN-EN 50274
„Rozdzielnice i sterownice niskonapięciowe – Ochrona przed porażeniem prądem elektrycznym – Ochrona przed niezamierzonym dotykiem bezpośrednim części niebezpiecznych czynnych”;
PN-EN 60529
„ Stopnie ochrony zapewniane przez obudowy (Kod IP)”;
PN-EN 62208
„Puste obudowy do rozdzielnic i sterownic niskonapięciowych. Wymagania ogólne”;
PN-EN 62262
„Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (Kod IK) (IDT PN-EN 50102:2001)”;
PN-EN ISO 4628
„Farby i lakiery – Ocena zniszczenia powłok – Określanie ilości i rozmiaru uszkodzeń oraz intensywności jednolitych zmian w wyglądzie – Część 6: Ocena stopnia skredowania metodą taśmy”;
PN-EN ISO 2409
„Farby i lakiery — Badanie metodą siatki nacięć”.
