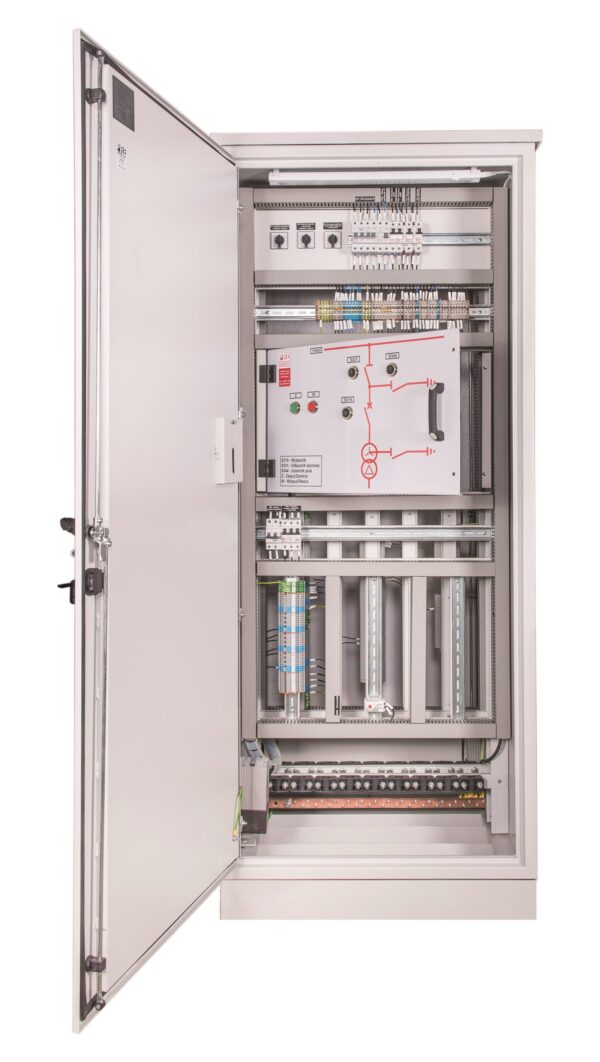

Zastosowanie
- zasilanie i sterowanie zewnętrznymi układami łączników w stacjach wysokich napięć (110 kV, 220 kV oraz 400 kV), obwodami wtórnymi, układami automatyki;
- zabezpieczenie obwodów stacji;
- pomiar parametrów stacji i przesył danych.
Wyposażenie
Obudowa
Aluminiowa OU-1SKS/OU-2SKS
- jednopłaszczowa – płaszcz zewnętrzny;
- jednopłaszczowa z termoizolacją – płaszcz zewnętrzny z matą termoizolacyjną Al.;
- dwupłaszczowa z przerwą powietrzną – płaszcz zewnętrzny i wewnętrzny z przestrzenią powietrzną;
- dwupłaszczowa z izolacją – przestrzeń między płaszczami wypełniona niepalną wełną skalną;
- zewnętrzna, wolnostojąca na fundamencie betonowym lub metalowym;
- wykonana z blachy aluminiowej łączonej techniką spawania oraz nitowaniem;
- grubość blachy dostosowana do gabarytów;
- malowanie proszkowe w dowolnym kolorze (RAL) i strukturze nawierzchni o wysokiej odporności na niszczenie i zewnętrzne czynniki;
- łączona z fundamentem za pomocą śrub;
- wykonana w I lub II klasie ochronności;
- stopień ochrony do IP 44 – 55;
- odporność mechaniczna: do IK10.
Wyposażenie każdorazowo dobierane jest do potrzeb Klienta.
Elementy montażowe
- pionowe profile montażowe – trwale przymocowane do ścian obudowy przystosowane do montażu płyt montażowych lub izolatorów wsporczych torów prądowych;
- płyta montażowa – ocynkowana, montowana na pionowych profilach montażowych wykonanych z blachy ocynkowanej pod izolatory torów prądowych;
- koryta grzebieniowe – o przekroju dostosowanym do rodzaju i ilości okablowania;
- płyty maskujące – wykonane z płyt z tworzywa lub blach metalowych, montowanych do konstrukcji obudowy lub ramy wewnętrznej, za pomocą uchwytów płyt maskujących;
- panel sterowniczy z tablicą synoptyczną – wykonany w unikatowy sposób, poprzez nanoszenie drukowanych offsetowo arkuszy klejonych na całą powierzchnię płyty, z możliwością nadruku dowolnej grafiki. Montowana w ramie wewnętrznej;
- oświetlenie i ogrzewanie – obwody ogrzewania – termostat wraz z grzejnikiem umieszczone w dolnej części szafy. Oświetlenie – dwie świetlówki, zmontowane w górnej części, dzięki którym uzyskujemy równomierne natężenie oświetlenia na całej szerokości. W szafie zamontowane są wyłączniki krańcowe oraz wyłącznik tablicowy (istnieje możliwość montażu aparatury w dowolnym miejscu, zgodnie z wymaganiami Klienta);
- uchwyty kablowe z belką montażową;
- szyna uziemiająca stalowa ocynkowana;
- wentylacja – umożliwiająca stały przepływ powietrza poprzez zastosowanie wentylatora oraz właściwego otworowania obudowy;
- kieszeń na dokumenty.
W obudowie dodatkowo mogą być umieszczone obwody podstawowej instalacji elektrycznej każdorazowo przygotowywane przez projektanta, w zależności od konkretnej inwestycji.
Drzwi
- pełne;
- jednostronne lub dwustronne, dla zapewnienia lepszego dostępu do aparatury;
- jednoskrzydłowe lub dwuskrzydłowe;
- zamykane na zamek bębenkowy (dowolny kształt) lub zamek baskwilowy zamykany na wkładkę systemową oraz dodatkową kłódkę;
- trzypunktowe ryglowanie;
- zawiasy wewnętrzne z zaczepem przeciwwłamaniowym;
- kąt otwarcia 120 st.;
- kołki uziemiające wraz z okablowaniem.
Dach
- dach dwuspadowy z labiryntem wentylacyjnym oraz wentylacją zapobiegającą gromadzeniu się wody i wilgoci.
Podstawa
- posiada otwór umożliwiający wprowadzenie poprzez dodatkową grodź przeciwogniową kabli z kanału kablowego;
- przygotowana do grodzi przeciwogniowej, za pomocą połączeń śrubowych.
Wymiary
Wymiar dostosowany do rodzaju, ilości wyposażenia oraz indywidualnych potrzeb Klienta.
Typowe wykonania:
- wysokość: 1100/1900/2100/2200 mm;
- szerokość: 400/600/800/820/850/1000/1050/1250/1400 mm;
- głębokość: 250/300/400/600/620/800 mm.
Aparatura
W szafie umieszczone są obwody podstawowej i dodatkowej instalacji elektrycznej każdorazowo przygotowywane przez projektanta, w zależności od konkretnej inwestycji.
Aparatura i złączki listwowe rozmieszczone są na płytach montażowych, szynach TH35 między korytkami grzebieniowymi w dowolnej konfiguracji (pionowej lub poziomej).
- oświetlenie i ogrzewanie szafy – obwody ogrzewania – termostat wraz z grzejnikiem umieszczone w dolnej części szafy. Oświetlenie – dwie świetlówki, zmontowane w górnej części, dzięki którym uzyskujemy równomierne natężenie oświetlenia na całej szerokości. W szafie zamontowane są wyłączniki krańcowe oraz wyłącznik tablicowy (istnieje możliwość montażu aparatury w dowolnym miejscu, zgodnie z wymaganiami Klienta).
- obwód gniazd technicznych – zasilane z wydzielonego obwodu z rozdzielni potrzeb własnych. Gniazdo 1 i 3 fazowe umieszczone są na zewnątrz szafy pod osłoną.
- obwody wtórne – aparatura oraz konfiguracja obwodów napięciowych dobrana jest według dokumentacji projektowej i wymagań Klienta.
- obwód napędów silnikowych – bezpieczniki i wyłączniki samoczynne oraz złączki listwowe dobrane są według dokumentacji projektowej i wymagań Klienta.
Okablowanie
- okablowanie szaf wykonane jest przewodem izolowanym o przekrojach 1,5 do 16 mm2, w zależności od rodzaju obwodu i aparatury.
Oznaczenia
- oznaczenie zewnętrzne szaf jest wykonane w technice grawerowania laserowego, na tabliczkach metalowych lub z tworzywa o dowolnej kolorystyce. Oznaczenia aparatury i okablowania odbywa się na podstawie normy PN-EN 61082-1. Aparatura i złączki listowe oznaczone zgodnie ze schematem połączeń wewnętrznych oraz według wytycznych projektowych. Tablice synoptyczne wykonane w unikatowy sposób, poprzez nanoszenie drukowanych off-setowo arkuszy klejonych na całą powierzchnię płyty montażowej, z możliwością nadruku dowolnej grafiki.
Akcesoria
- fundament betonowy FB lub aluminiowy FM – dopasowany do wymiarów szafy;
- gródź przeciwogniowa GO – zapobiega przedostawaniu się ognia i innych czynników do wnętrza szafy.
Parametry znamionowe
Napięcie znamionowe łączeniowe: | 230/400 V |
Napięcie znamionowe izolacji: | 500 V |
Częstotliwość znamionowa: | 50 Hz AC, DC |
Stopień ochrony IP: | 44 – 55 |
Stopień odporności mechanicznej IK: | 10 |
Klasa ochronności: | I/II |
Wysokość / szerokość / głębokość: | bez ograniczeń |
Zgodność z normami
PN-EN 61439-1
„Rozdzielnice i sterownice niskonapięciowe – Część 1: Postanowienia ogólne”;
PN-EN 61439-2
„Rozdzielnice i sterownice niskonapięciowe – Część 2: Rozdzielnice i sterownice
do rozdziału energii elektrycznej”;
PN-E-05163
„Rozdzielnice i sterownice niskonapięciowe osłonięte. Wytyczne badania w warunkach wyładowania łukowego, powstałego w wyniku zwarcia wewnętrznego”;
PN-EN 50274
„Rozdzielnice i sterownice niskonapięciowe – Ochrona przed porażeniem prądem elektrycznym – Ochrona przed niezamierzonym dotykiem bezpośrednim części niebezpiecznych czynnych”;
PN-EN 62208
„Puste obudowy do rozdzielnic i sterownic niskonapięciowych. Wymagania ogólne”;
PN-EN 60529
„Stopnie ochrony zapewniane przez obudowy (Kod IP)”;
PN-EN ISO 4628
„Farby i lakiery – Ocena zniszczenia powłok – Określanie ilości i rozmiaru uszkodzeń oraz intensywności jednolitych zmian w wyglądzie – Część 6: Ocena stopnia skredowania metodą taśmy”;
PN-EN ISO 2409
„Farby i lakiery – Badanie metodą siatki nacięć”;
PN-EN 62262
„Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (Kod IK) (IDT PN-EN 50102:2001)”.
