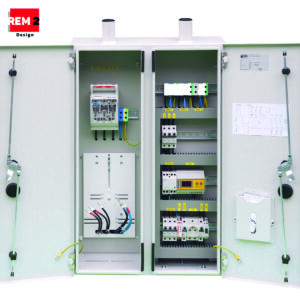

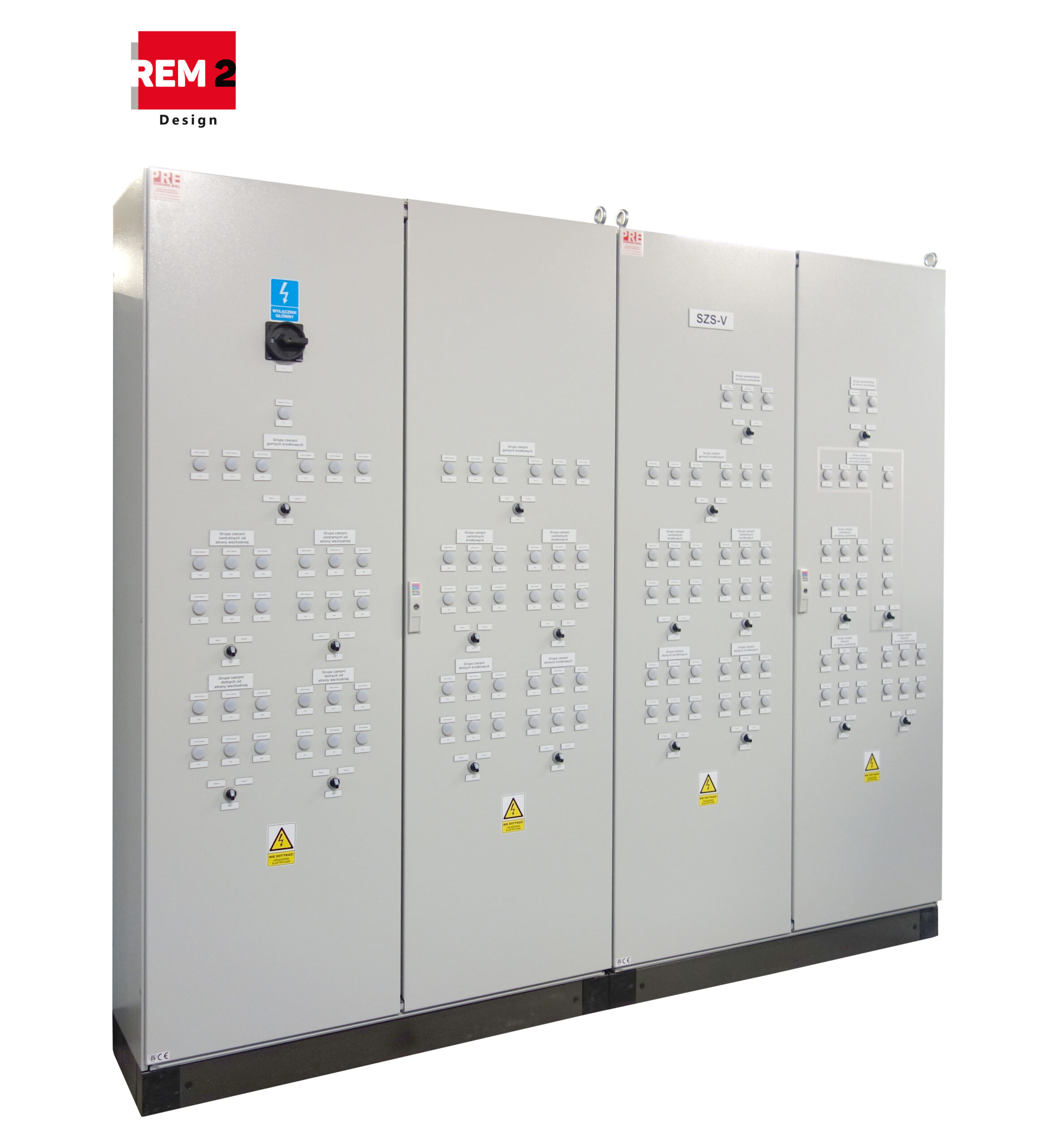

Zastosowanie
- do sterowania pracą silników, pomp, napędów, PLC dla obiektów przemysłowych i nieprzemysłowych;
- do procesów wentylacji-klimatyzacji HVAC;
- do systemów kontroli, monitoringu, BMS;
- zabezpieczenie urządzeń elektrycznych przed skutkami zwarć i przeciążeń po stronie nN.
Wyposażenie
Obudowa
Aluminiowa OU-1/OU-2 lub Stalowa OU-1/OU-2
Obudowa z blachy aluminiowej lub stalowej (łączenie poprzez spawanie), malowana proszkowo w dowolnym kolorze, w wersji: natynkowej, podtynkowej, wolnostojącej, przyściennej, wiszącej. Dostępna w wersji o podwyższonym IP lub wysokiej odporności na temperaturę i ogień (FIREBOX). Pełna dowolność konfiguracji konstrukcji, otworowania. Wymiar dostosowany do rodzaju, ilości wyposażenia oraz indywidualnych potrzeb Klienta. Konstrukcja i parametry obudów umożliwiają montaż aparatury do 630 A. Obudowa posiada w standardzie profile montażowe lub płytę montażową, na której umieszczane są aparaty do montażu stałego na płycie oraz szyny TH35 do montażu aparatury modułowej i złączek listwowych.
Płyty maskujące wykonane są z płyt z tworzywa lub blach metalowych, montowanych do konstrukcji obudowy za pomocą uchwytów płyt maskujących. Można je stosować zamiennie z korytkami grzebieniowymi, o przekroju dostosowanym do ilości okablowania. Drzwi pełne lub transparentne posiadają zawiasy wewnętrzne lub zewnętrzne oraz wielopunktowe ryglowanie. Na drzwiach istnieje możliwość montażu aparatury sygnalizacyjnej i pomiarowej. Obudowa wyposażona w zamek baskwilowy, płetwowy z dowolnym kształtem wkładki.
Dach i dno obudowy posiadają otwór z przepustami szczotkowymi lub profilowaną gumową membranę przepustową lub dławiki umożliwiającą wprowadzenie kabli bez obniżania stopnia IP.
Obudowy zapewniają wysoką szczelność od stopnia IP 40 do IP 66, odporność mechaniczna od IK 06 do IK 10, I lub II klasę ochronności. Dzięki zastosowaniu całej gamy obudów, mamy pełną dowolność przy doborze i konfiguracji interesującej nas rozdzielnicy.
Tworzywo termoutwardzalne
Obudowa wykonana z tworzywa SMC o stopniu IP 44 lub 54. W II klasie ochronności, o klasie palności od HB do V0, w kolorze RAL 7035, z możliwością dodatkowego lakierowania zapewniającą czasową odporność na oddziaływanie środowiska i promieniowanie UV. W prefabrykacji rozdzielnic w obudowach metalowych wykorzystujemy systemy innych wiodących producentów, zgodnie z projektem.
Akcesoria
- cokół – wykonany w wersji pełnej lub wentylowanej o dowolnej wysokości do ustawienia na kanale kablowym;
- uchwyt naścienny – wykonany z profilowanej blachy, umożliwia montaż obudowy na ścianie.
Aparatura
Wykorzystujemy aparaturę wielu wiodących i sprawdzonych producentów. Rozdzielnice wyposażane są w aparaturę: zabezpieczającą, rozdzielczą, pomiarową, sygnalizacyjną, sterowniczą, komunikacyjną oraz inne elementy dodatkowe dobrane do indywidualnych potrzeb Klienta.
Okablowanie
Okablowanie rozdzielnic wykonane jest szynami izolowanymi giętkimi lub przewodem izolowanym, o przekrojach dobranych do wymaganej obciążalności prądowej i typu aparatury.
Oznaczenia
Oznaczenie zewnętrzne rozdzielnic jest wykonane w technice grawerowania laserowego, na tabliczkach metalowych lub z tworzywa o dowolnej kolorystyce. Aparatura i złączki listwowe oznaczone zgodnie ze schematem połączeń wewnętrznych oraz według wytycznych projektowych.
Parametry znamionowe
| Napięcie znamionowe łączeniowe: | 230 V / 400 V |
| Napięcie znamionowe izolacji: | 500 V / 690 V |
| Częstotliwość znamionowa: | 50 Hz |
| Prąd znamionowy ciągły szyn głównych: | do 1200 A |
| Stopień ochrony: | IP 40 – 66 / IK 06 – 10 |
| Klasa ochronności: | I/II |
| Wymiary zacisków zasilania / odbioru: | 120 mm² / 1 – 50 mm² |
Zgodność z normami
PN-EN 61439-1
„Rozdzielnice i sterownice niskonapięciowe – Część 1: Postanowienia ogólne”;
PN-EN 60529
„ Stopnie ochrony zapewniane przez obudowy (Kod IP)”;
PN-EN 62208
„Puste obudowy do rozdzielnic i sterownic niskonapięciowych. Wymagania ogólne”;
PN-EN 62262
„Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (Kod IK) (IDT PN-EN 50102:2001)”;
PN-EN ISO 4628
„Farby i lakiery – Ocena zniszczenia powłok – Określanie ilości i rozmiaru uszkodzeń oraz intensywności jednolitych zmian w wyglądzie – Część 6: Ocena stopnia skredowania metodą taśmy”;
PN-EN ISO 2409
„Farby i lakiery — Badanie metodą siatki nacięć”.
