Zastosowanie
- do dystrybucyjnych sieci kablowych niskiego napięcia;
- pomiar energii elektrycznej oraz zabezpieczenie układu pomiarowego przed skutkami zwarć i przeciążeń po stronie nN.
Wyposażenie

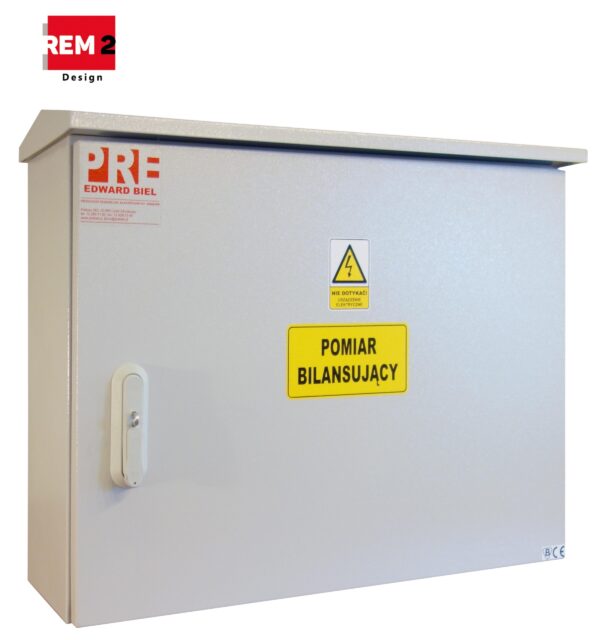

Obudowa
Aluminiowa OU-2
Obudowa wykonana z blachy aluminiowej (łączenie poprzez spawanie lub nitowanie). Malowana proszkowo w dowolnym kolorze. Wymiar dostosowany do rodzaju, ilości wyposażenia oraz indywidualnych potrzeb Klienta. Obudowa posiada dużą odporność na degradację, oddziaływanie środowiska i promieniowanie UV. Obudowa wykonana jest w I lub II klasie ochronności.
II klasa ochronności obudowy osiągnięta jest poprzez nałożenie dodatkowej warstwy izolacyjnej, wyłożonej w trwały sposób na wewnętrznej i zewnętrznej powierzchni obudowy. Grubość warstwy zapewnia właściwy stopień izolacji.
Wentylacja umożliwia stały przepływ powietrza poprzez zastosowanie labiryntu wentylacyjnego, przy jednoczesnym wyeliminowaniu wnikania zanieczyszczeń i gromadzenia się wody i wilgoci. Drzwi posiadające zawiasy wewnętrzne z zaczepem przeciwwyłamaniowy oraz wielopunktowe ryglowanie, zamek baskwilowy zamykany na kłódkę lub wkładkę systemową.
Tworzywo termoutwardzalne
Obudowa wykonana z tworzywa SMC o stopniu IP 44 lub 54. W II klasie ochronności, o klasie palności od HB do V0, w kolorze RAL 7035, z możliwością dodatkowego lakierowania zapewniającą czasową
odporność na oddziaływanie środowiska i promieniowanie UV.
Elementy montażowe
- profile montażowe – stalowe, otworowane, montowane do konstrukcji obudowy;
- płyta montażowa – z tworzywa lub stali ocynkowanej, montowane na pionowych profilach montażowych wykonanych z blachy ocynkowanej pod izolatory torów prądowych;
- uchwyty kablowe z belką montażową;
- płyty maskujące – wykonane z płyt z tworzywa lub blach metalowych, montowanych do konstrukcji obudowy.
Wyposażenie
Część pomiarowo-bilansująca
Część pomiarowo-bilansująca dostosowana do indywidualnych wymagań.
- tablica pomiarowa przystosowana do montażu liczników energii czynnej i biernej zamontowana na płycie z tworzywa izolacyjnego, wykonana w wersji uchylnej lub stałej;
- listwa kontrolno-pomiarowa przeznaczona do łączenia napięciowych i prądowych obwodów licznika energii elektrycznej z obwodami wtórnymi przekładników pomiarowych, dostępne aparaty: Ska, LPW, inne;
- zdalny odczyt danych z licznika za pomocą sieci bezprzewodowej GPRS lub światłowodu;
- miejsce przeznaczone do zamontowania koncentratora – układu do akwizycji i transmisji danych pomiarowych w wybranej technologii Smart Grid & Smart Metering;
- elementy przystosowane do plombowania.
Przekładniki prądowe
- przekładniki prądowe dobrane do obciążenia transformatora,
- w klasie 0,2s – 1, montowane na szynie lub przewodzie, za zabezpieczeniem głównym zestawu. Istnieje możliwość montażu przekładników na każdym obwodzie odpływowym;
- przewody łączące przekładnik z szafką MBS – dobrane są do odległości pomiędzy nimi;
Tory prądowe
- tory prądowe o przekroju dostosowanym do obciążenia (LgY);
Akcesoria
uchwyt na słup – rodzaj uchwytu dopasowany do rodzaju i przekroju słupa el-en.
Parametry znamionowe
| Napięcie znamionowe łączeniowe: | 230/400 V |
| Napięcie znamionowe izolacji: | 500 V |
| Częstotliwość znamionowa: | 50 Hz |
| Napięcie udarowe wytrzymywane: | 4 kV |
| Prąd znamionowy ciągły szyn głównych: | do 1250 A |
| Prąd znamionowy krótkotrwały wytrzymywany: | 20 kA (1 s.) |
| Prąd znamionowy szczytowy wytrzymywany: | 40 kA |
| Prąd zwarciowy wewnętrznego wyładowania łukowego: | 16 kA |
| Stopień ochrony IP: | 44 – 54 |
| Stopień odporności mechanicznej IK: | 10 |
| Klasa ochronności: | I lub II |
| Wymiary zacisków zasilania / odbioru: | 2 x 4 x 240 mm² / 4 x 240 mm² |
| Układy sieciowe: | TN-S, TN-C, TN-C-S |
| Wysokość / szerokość / głębokość: | bez ograniczeń dla obudów aluminiowych w II klasie ochronności |
Zgodność z normami
PN-EN 61439-1
„Rozdzielnice i sterownice niskonapięciowe – Część 1: Postanowienia ogólne”;
PN-EN 61439-5
„Rozdzielnice i sterownice niskonapięciowe – Część 5: Zestawy do dystrybucji mocy w sieciach publicznych”;
PN-E-05163
„Rozdzielnice i sterownice niskonapięciowe osłonięte. Wytyczne badania w warunkach wyładowania łukowego, powstałego w wyniku zwarcia wewnętrznego”;
PN-EN 50274
„Rozdzielnice i sterownice niskonapięciowe – Ochrona przed porażeniem prądem elektrycznym – Ochrona przed niezamierzonym dotykiem bezpośrednim części niebezpiecznych czynnych”;
PN-EN 60529
„ Stopnie ochrony zapewniane przez obudowy (Kod IP)”;
PN-EN 62208
„Puste obudowy do rozdzielnic i sterownic niskonapięciowych. Wymagania ogólne”;
PN-EN 62262
„Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (Kod IK) (IDT PN-EN 50102:2001)”;
PN-EN ISO 4628
„Farby i lakiery – Ocena zniszczenia powłok – Określanie ilości i rozmiaru uszkodzeń oraz intensywności jednolitych zmian w wyglądzie – Część 6: Ocena stopnia skredowania metodą taśmy”;
PN-EN ISO 2409
„Farby i lakiery — Badanie metodą siatki nacięć”.
